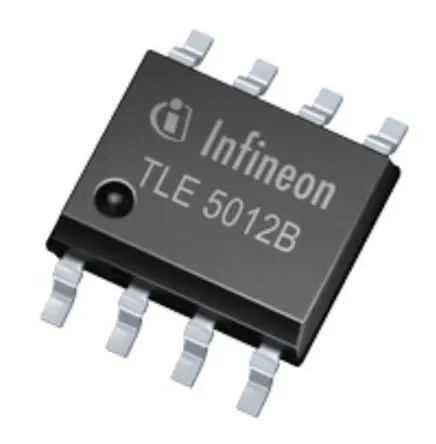

Infineon Neigungsmesser 2-Achsen Oberfläche 3 V 5.5V IIF 4.3 MHz Digital DSO 8-Pin

Der TLE5012B ist ein 360°-Sensor, der die Ausrichtung eines Magnetfelds erkennt. Dies wird durch Messen der Sinus- und Kosinus-Winkelkomponenten mit monolithisch integrierten Riesenmagnetowiderstand (iGMR)-Elementen erzielt. Sehr präzise Winkelwerte werden über einen großen Temperaturbereich hinweg und eine lange Lebensdauer mit einem internen Autokalibrierungsalgorithmus festgelegt. Datenkommunikation erfolgt über eine bidirektionale synchrone serielle Kommunikation (Synchronous Serial Communication, SSC), die SPI-kompatibel ist. Der absolute Winkelwert und andere Werte werden über die SSC oder über ein PWM-(Pulse-Width -Modulation)-Protokoll übertragen.Prinzip basierend auf Riesenmagnetowiderstand (GMR, Giant Magneto Resistance)Integrierte Magnetfelderfassung für WinkelmessungVoll kalibrierte 0–360°-Winkelmessung mit Umdrehungszähler und WinkelgeschwindigkeitsmessungZwei separate, sehr präzise 1-Bit-SD-ADC15-Bit Darstellung von absoluten Winkelwerten am Ausgang (Auflösung von 0,01°)16-Bit-Darstellung von Sinus/Kosinus-Werten an der Schnittstelle
