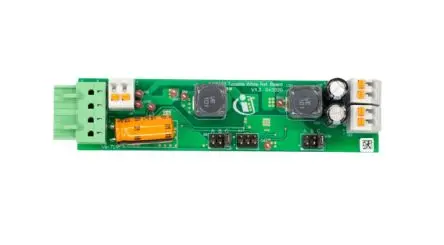

Infineon LED-Treiber Evaluierungsplatine Evaluierungsplatine zum Einsatz mit LED-Beleuchtung, ILD8150E Abstimmbares Weiß

Die abstimmbare weiße Referenzplatine von Infineon besteht aus einem 80-V-DC/DC-Abwärtsregler-LED-Treiber-IC ILD8150E und einem monolithischen integrierten festen NPN-Spannungsregler IFX1117ME V33. Der LED-Treiber-IC besteht aus zwei identischen Kanälen und einer 3,3-V-Hilfsversorgung. Um eine höhere Lichtqualität zu erreichen, werden Ausgangs-Elektrolytkondensatoren verwendet, um den Ausgangsstrom weiter zu glätten. Ein Elektrolytkondensator und ein LDO werden verwendet, um eine reibungslose Versorgung von 3,3 V und bis zu 60 mA für den Dimmsteuerkreis zu gewährleisten. Die beiden Kanäle arbeiten mit Frequenzen von bis zu 500 kHz, der Ausgangsstrom kann im Bereich von 250 bis 1500 mA geändert werden.Analoges Dimmen bis auf 12,5 % und PWM-Dimmen von 12,5 % bis 0,5 % Stromgenauigkeit ±3 % Sanftanlauf, UVLO, Strombegrenzung, energiesparende Abschaltung Tiefe Dimmleistung ohne Flicker und Rauschen über eine innovative einpolige Hybridmethode Hohe Strompräzision führt zu hoher Lichtqualität, auch in Farbgenauigkeit Schnelle, stabile und effiziente Regelung ohne hörbares Rauschen Einfache Implementierung von abstimmbaren weißen Designs
