Infineon IPN60R1K0PFD7S Gate-Treiber-Modul, Referenztafel MOSFET, für Motoren

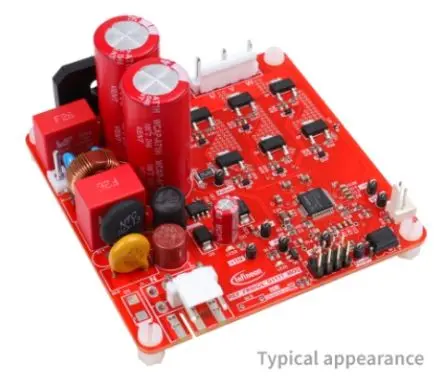

Die Infineon REF_frikfridge_D111T_MOS-Platine ist ein sofort einsatzbereiter dreiphasiger Wechselrichter für Kühlschrankkompressoren. Es demonstriert die gesamte Infineon Lösung einschließlich des iMOTION Smart Driver IMD111T-6F040 und des 600 V CoolMOS PFD7 Super Junction MOSFET IPN60R1K0PFD7S. Die Referenzplatine wurde entwickelt, um eine einfach zu bedienende Leistungsstufe basierend auf unserem diskreten CoolMOS Super Junction MOSFET zu bieten. Die Platine ist mit allen Baugruppen für eine sensorlose, feldorientierte Steuerung (FOC) ausgestattet. Er bietet einen einphasigen AC-Steckverbinder, Gleichrichter und einen dreiphasigen Ausgang zum Anschluss des Motors. Die Leistungsstufe enthält außerdem Emitter-Shunts für die Stromerfassung und einen Spannungsteiler für die DC-Zwischenkreisspannungsmessung.Die Systemlösung ermöglicht eine optimale Effizienz bei geringer Last und eine kompakte Bauweise Bewährte schlüsselfertige iMOTION-Sensor-lose FOC-Lösung sowie optionale PFC-Steuerung Kostengünstiges Design in SMD mit SOT-223 Einfache Bedienung mit grafischer Benutzeroberfläche (GUI)950
