Infineon IMD111T-6F040 Gate-Treiber-Modul, REF-AIRCON-C302A-IM564 MOSFET, für Motoren

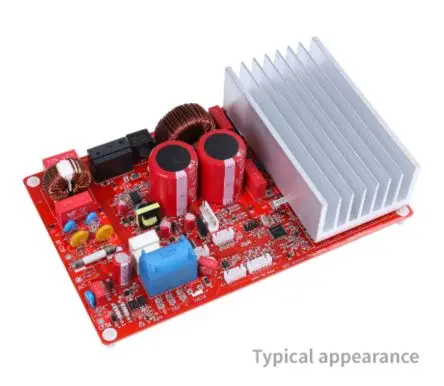

Der Infineon REF-AIRCON-C302-IM564 ist ein 3-phasiger schlüsselfertiger Motorantrieb für Klimageräte im Freien (ODU) mit einem IMC302 iMOTION-Controller, einem CIPOS Mini IPM IM564-X6D-Wechselrichter mit integrierter PFC-Stufe, einem 1ED44175 Gate-Treiber für die PFC-Stufe und einem CoolSET ® ICE5AR4770BZS für die Hilfsversorgung. Die Referenzplatine ermöglicht es dem Kunden, effizientere ODUs mit kleineren Formfaktoren im Vergleich zu diskreten Implementierungen zu entwickeln. Darüber hinaus bietet der iMOTION-Controller IMC302 eine voll ausgestattete Motorsteuerung, die eine Reduzierung der Entwicklungszykluszeit ermöglicht, indem er sich auf die Anwendungsentwicklung anstatt auf die grundlegende Motorsteuerung konzentriert.Ausgezeichnete PFC-Leistung (PF=0999 und THD=34 % gemessen für typischen Einsatzfall von 1400 W) Bis zu 15 % Platzersparnis auf der Leiterplatte im Vergleich zur diskreten Implementierung Alle Schnittstellen für eine komplette Systemlösung sind integriert und können per Software gesteuert werden Einsatzbereite Motorsteuerungsalgorithmen (inkl. PFC) für hocheffiziente Permanentmagnet-Synchronmotoren (PMSM)993
