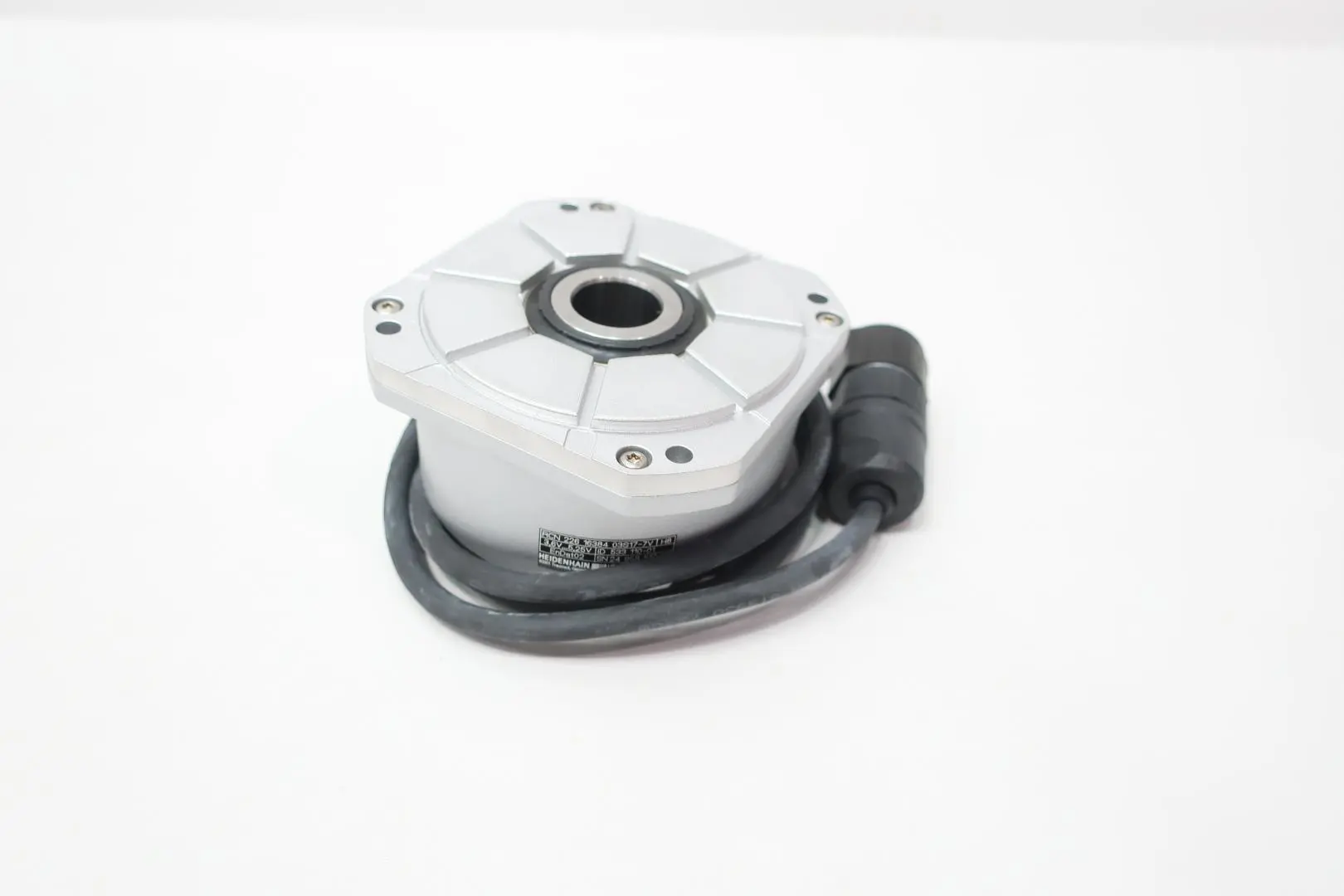

HEIDENHAIN 533110-01 RCN 226 16384 03S17-7V

Der HEIDENHAIN RCN 226 (spezifische Artikelnummer 533110-01) ist ein hochpräzises, absolutes Singleturn-Winkelmessgerät, das speziell für anspruchsvolle Positionieraufgaben im industriellen Umfeld entwickelt wurde. Das System verfügt über eine integrierte Eigenlagerung und eine eingebaute Statorkupplung, wodurch mechanische Montageungenauigkeiten effektiv kompensiert werden. Dank der durchgehenden Hohlwelle mit einem Durchmesser von 20 Millimetern und der modernen EnDat02-Datenschnittstelle liefert das Gerät direkt nach dem Einschalten fehlerfreie, absolute Positionswerte ohne vorherige Referenzfahrt. Die optische Abtasttechnologie sorgt dabei für eine außergewöhnliche Systemgenauigkeit von plus/minus 5 Bogensekunden.

Produktvorteile

• Absolute Positionserfassung: Durch die Heidenhain EnDat02-Schnittstelle entfallen zeitaufwendige Referenzfahrten bei der Inbetriebnahme oder nach einem Stromausfall.
• Integrierte Statorkupplung: Ermöglicht eine spielfreie und steife Kraftübertragung direkt auf der rotierenden Welle, wodurch separate Kupplungselemente überflüssig werden.
• Herausragende Auflösung: Das Messgerät bietet 16384 Striche auf der Teilscheibe und generiert bis zu 67.108.644 Positionen pro Umdrehung, was einer Auflösung von 26 Bit entspricht.
• Robuste Bauweise für den Industrieeinsatz: Das Gehäuse erfüllt die Schutzart IP64 nach EN 60529 und ist somit optimal gegen das Eindringen von Staub und Spritzwasser geschützt.

Anwendungsbereiche

• CNC-Werkzeugmaschinen: Perfekt geeignet für den Einsatz in Rundtischen, Schwenkköpfen oder schnellen Motorspindeln von Bearzentren.
• Hochpräzise Industrierobotik: Positionsrückmeldung in hochdynamischen Gelenkachsen, die eine exakte Bahnführung erfordern.
• Wissenschaftliche Instrumente: Verwendung in Spektrometern oder präzisen Ausrichtungsanlagen, die eine Sub-Bogensekunden-Genauigkeit verlangen.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche mechanischen Abmessungen besitzt die Welle dieses Winkelgebers? Das Modell verfügt über eine durchgehende Hohlwelle für die axiale Klemmung mit einem Innendurchmesser von genau 20 Millimetern sowie ein stirnseitiges Befestigungsgewinde.

Wie wird das Messsystem elektrisch angeschlossen? Der Anschluss erfolgt über eine integrierte, 17-polige M23-Stiftkupplung, an der ein 1,00 Meter langes, robustes PUR-Kabel montiert ist. Die Anschlussrichtung des Kabelausgangs kann flexibel sowohl axial als auch radial genutzt werden.

In welchem Spannungsbereich arbeitet der Geber? Das System benötigt für den Betrieb eine stabile Niederspannungs-Gleichstromversorgung im Bereich von 3,6 Volt bis 5,25 Volt.
