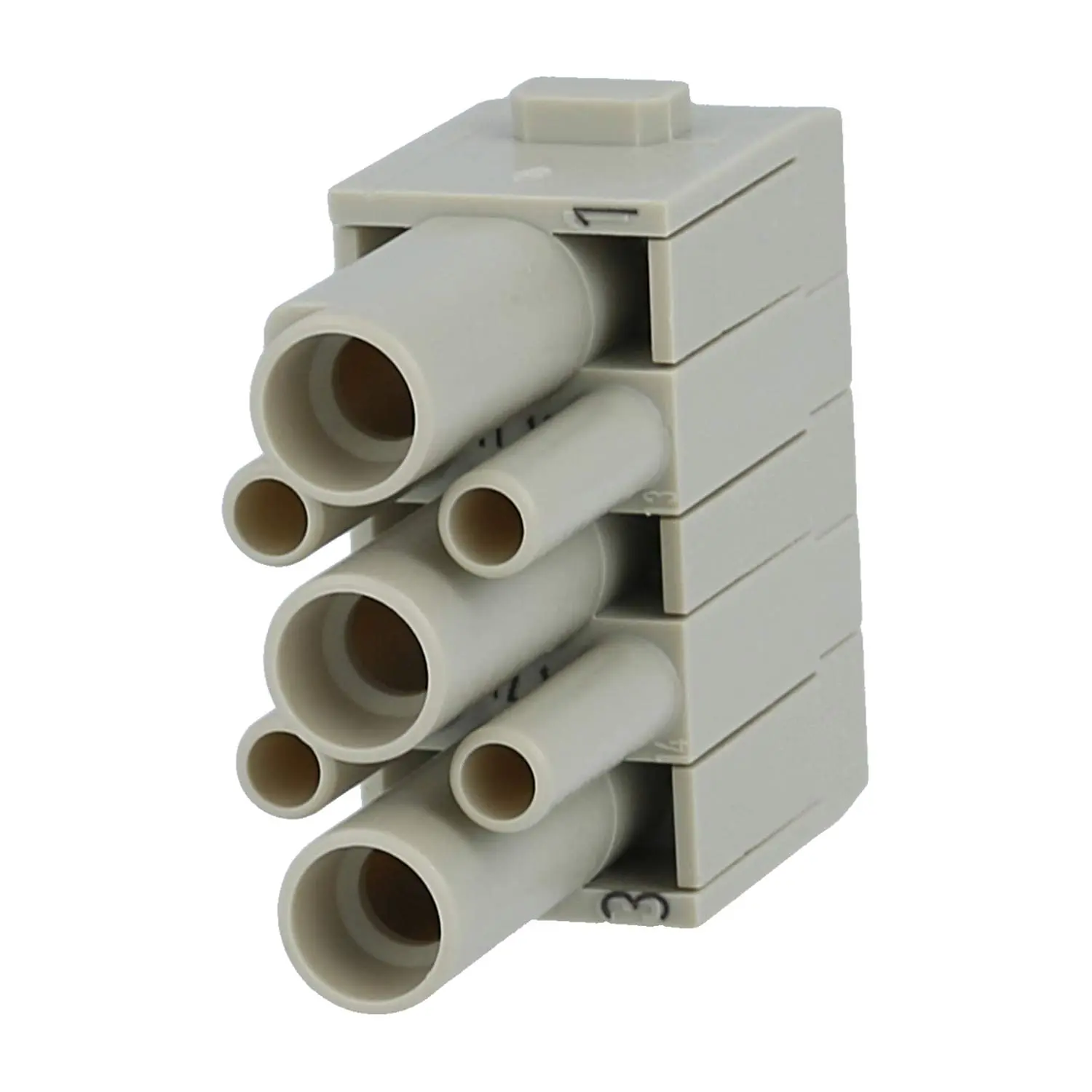

09140073101 HARTING Han CD Modul Buchseneinsatz (F) Crimpanschluss, 7-polig 3/4 830V - 830V Steuerkontakt, 40A/10A

Name: 09140073101 HARTING Han CD Modul Buchseneinsatz (F) Crimpanschluss, 7-polig 3/4 830V - 830V Steuerkontakt, 40A/10A
Brand: HARTING

Hersteller Artikel-Nr.: 09140073101

Produkt-Nr.: P-CG8CHN

Technische Daten

09140073101 Harting Han CD Modul Buchseneinsatz (F) Crimpanschluss, 7-polig 3/4 830V - 830V Steuerkontakt, 40A/10A:

Typ:	CD Crimpmodul
Bauart:	Buchseneinsatz (F)
Polzahl:	7-polig 3/4
Beschriftung:	1 - 3 + 11 - 14
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Leistungskontakt: 830V Steuerkontakt: 830V nach UL: 600V
Bemessungsstrom:	Leistungskontakt: 40A Steuerkontakt: 10A
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 1,5mm² - 6mm² + 0,14mm² - 2,5mm² AWG: AWG16 - AWG10 + AWG26 - AWG14
Abisolierlänge:	Länge: 9,5mm Steuerkontakt: 6,0mm - 8,0mm
Maße:	Länge: 39,1mm Breite: 34,2mm Höhe: 14,6mm
Ader Aderdurchmesser max.:	5,0mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- 3 passende C-Crimpkontakte (Buchse) sowie 4 passende D-Crimpkontakte (Buchse) müssen separat bestellt werden. - Ideal als Motorsteckverbinder geeignet. - Berührungssichere Kontaktbuchsen. - Passende C-Crimpkontakte (Buchse) müssen separat bestellt werden. - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfo
