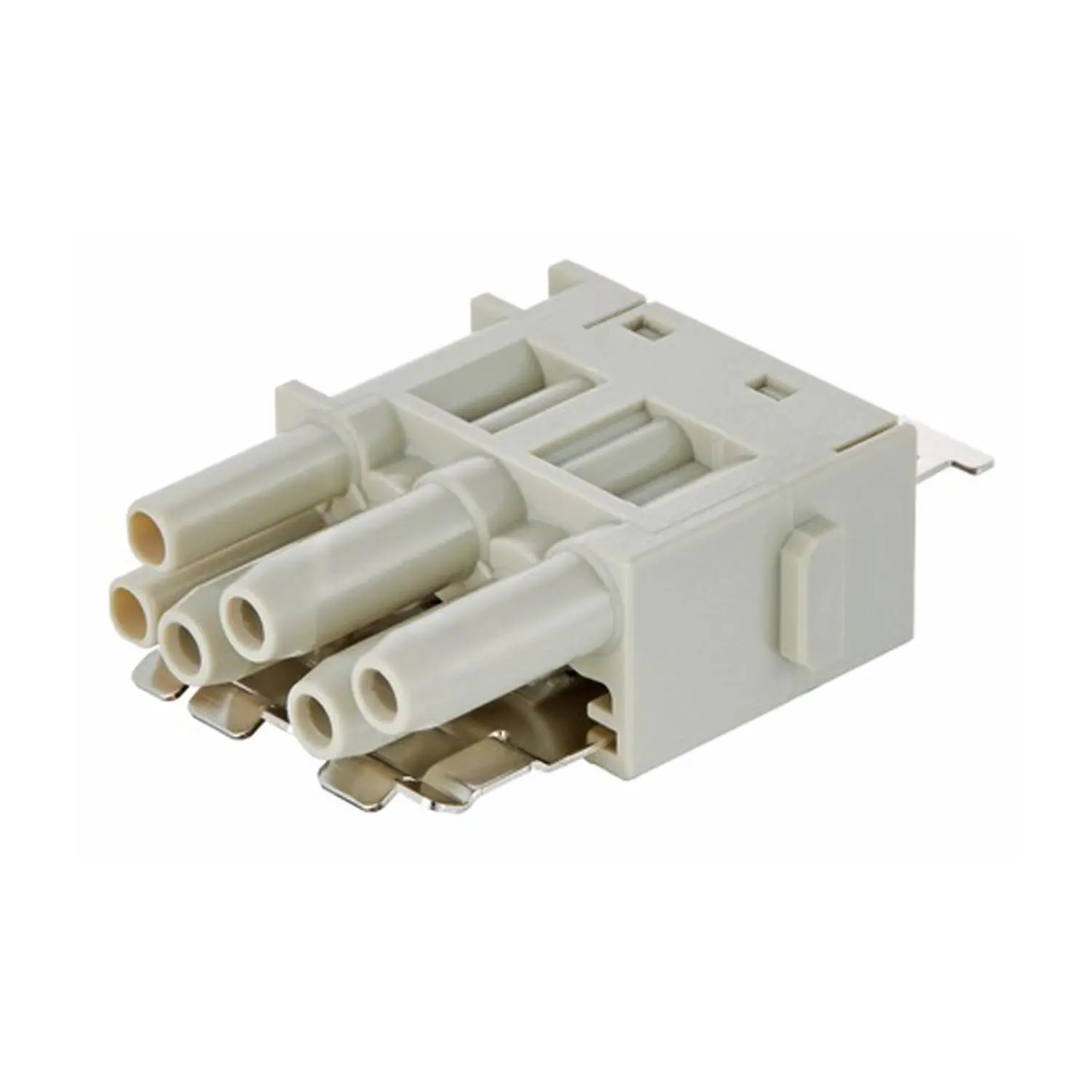

09140063121 HARTING Han Shielded Modul Power Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+Schirmung 400V400V - 400V Steuerkontakt, 16A/10A

Name: 09140063121 HARTING Han Shielded Modul Power Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+Schirmung 400V400V - 400V Steuerkontakt, 16A/10A
Brand: HARTING

Marke: HARTING

Hersteller Artikel-Nr.: 09140063121

Produkt-Nr.: P-CYCLM7

Technische Daten

Gewicht: 16 g

Produktbeschreibung

09140063121 HARTING Han Shielded Modul Power Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+Schirmung 400V400V - 400V Steuerkontakt, 16A/10A:

Typ:	Shielded Modul-Crimpanschluss
Bauart:	Buchseneinsatz (F)
Polzahl:	6-polig 4/2+Schirmung
Beschriftung:	1 - 4 + 11 - 12
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Spannung: 400V Leistungskontakt: 400V Steuerkontakt: 400V
Bemessungsstrom:	Leistungskontakt: 16A Steuerkontakt: 10A
Bemessungsstoßspannung:	4kV
Verschmutzungsgrad:	3
Durchgangswiderstand:	<=3,0mOhm
Querschnitt:	mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14
Abisolierlänge:	Länge: 8,0mm
Maße:	Länge: 55,5mm Breite: 34,2mm Höhe: 14,6mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Schirmungsführung unabhängig vom Gehäusepotenzial. - EMV gerechte Anbindung des Kabelschirmes mit großflächiger Schirmübergabe. - Schnittstelle für typische Drive Anwendungen wie frequenzgeregelte Drehstrommotoren. - 4 Leistungskontakte (Kontakt 4 ist voreilend und kann als PE genutzt werden). 2 Signalkontakte für Temperaturüberwachung oder Bremsen. - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden.
