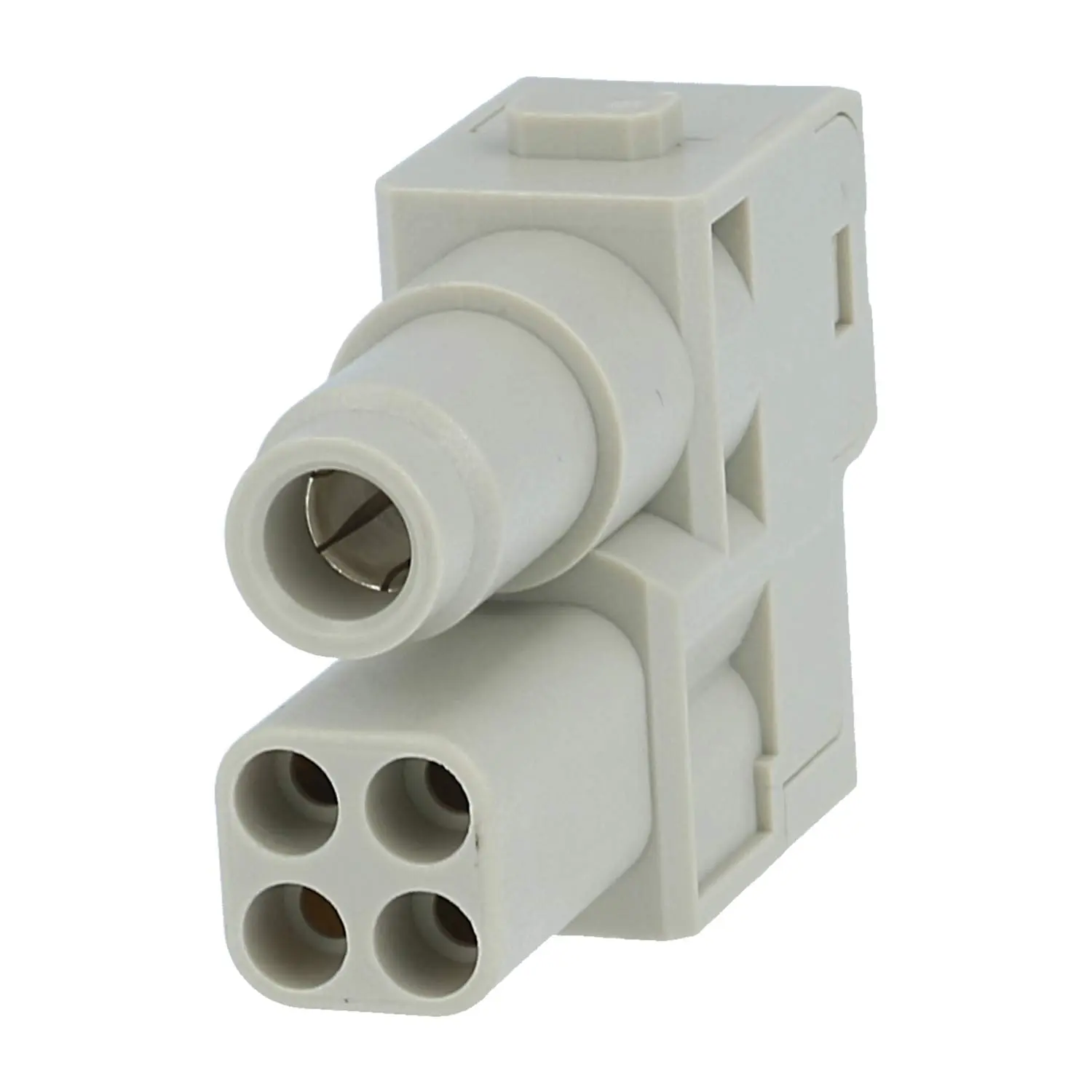

09140052741 HARTING Han 70 Ampere Hybrid Modul Buchseneinsatz (F) Axialschraub- / Crimpanschluss, 5-polig 1/4 1000V - 400V Steuerkontakt, 70A/16A

Name: 09140052741 HARTING Han 70 Ampere Hybrid Modul Buchseneinsatz (F) Axialschraub- / Crimpanschluss, 5-polig 1/4 1000V - 400V Steuerkontakt, 70A/16A
Brand: HARTING

Marke: HARTING

Hersteller Artikel-Nr.: 09140052741

Produkt-Nr.: P-CG8CMW

Technische Daten

Gewicht: 21 g

Produktbeschreibung

09140052741 Harting Han 70 Ampere Hybrid Modul Buchseneinsatz (F) Axialschraub- / Crimpanschluss, 5-polig 1/4 1000V - 400V Steuerkontakt, 70A/16A:

Typ:	70 Ampere Hybrid Modul
Bauart:	Buchseneinsatz (F)
Polzahl:	5-polig 1/4
Beschriftung:	1 + 11 - 14
Anschlusstechnik:	Axialschraub- / Crimpanschluss
Bemessungsspannung:	Leistungskontakt: 1000V Steuerkontakt: 400V
Bemessungsstrom:	Leistungskontakt: 70A Steuerkontakt: 16A
Bemessungsstoßspannung:	8kV/6KV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 6mm² - 16mm² + 0,14mm² - 4mm² AWG: AWG8 - AWG6 + AWG26 - AWG12
Abisolierlänge:	Länge: 11,0mm - 12,0mm Steuerkontakt: 7,5mm
Maße:	Länge: 45,8mm Breite: 34,2mm Höhe: 14,6mm
Schlüsselweite:	SW2,5
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Ein Kontakt (70A) für Leistungskreise (Axialschraubanschluss), Vier Kontakte (16A) für Schaltkreise (Crimpanschluss). - Leistungs- und Schaltkontakte in einem Modul. - Passende E-Crimpkontakte (Buchse) versilbert müssen separat bestellt werden. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs
