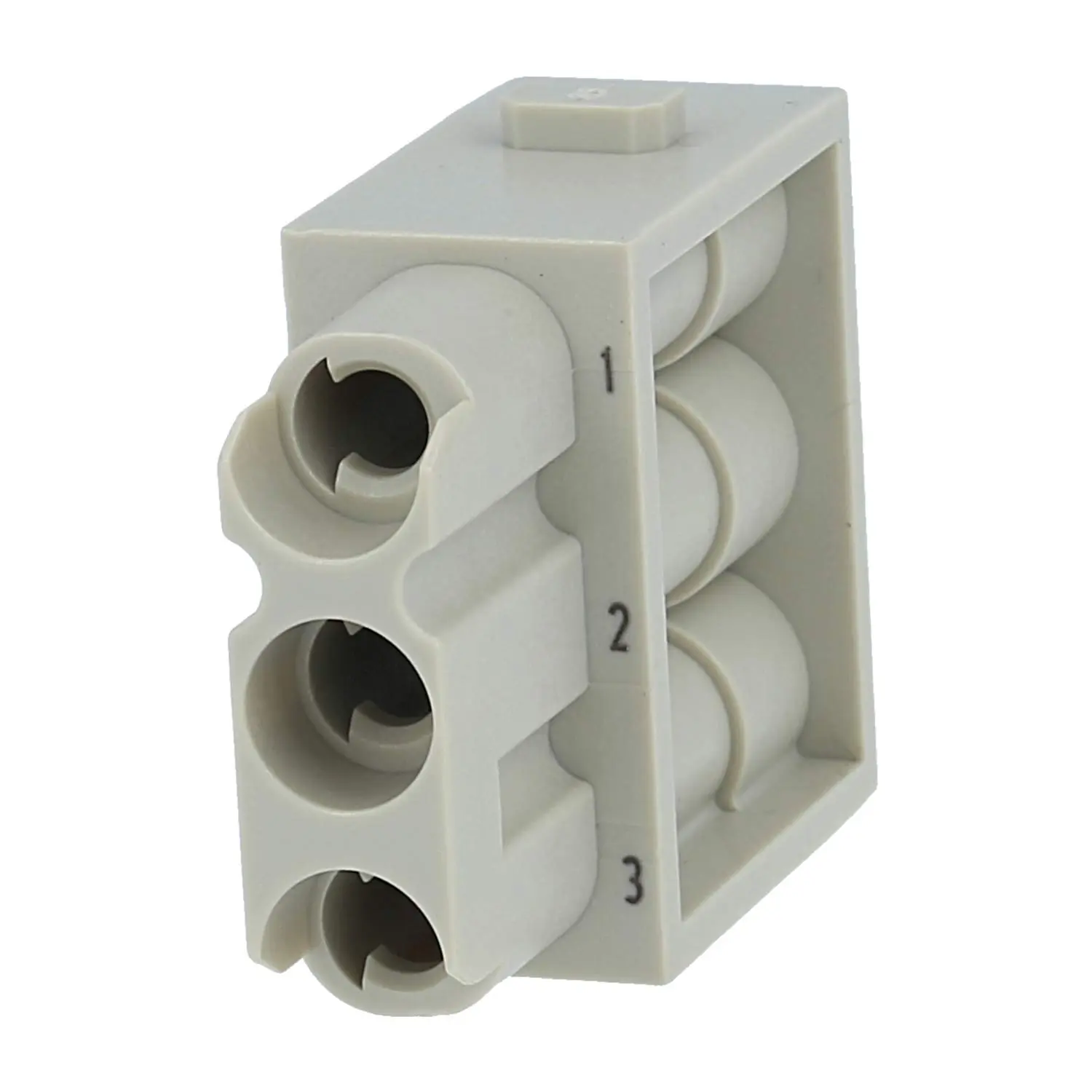

09140033101 HARTING Han C Modul Buchseneinsatz (F) Crimpanschluss, 3-polig 690V, 40A

Name: 09140033101 HARTING Han C Modul Buchseneinsatz (F) Crimpanschluss, 3-polig 690V, 40A
Brand: HARTING

Hersteller Artikel-Nr.: 09140033101

Produkt-Nr.: P-CG8BN2

Technische Daten

09140033101 Harting Han C Modul Buchseneinsatz (F) Crimpanschluss, 3-polig 690V, 40A:

Typ:	C Crimpmodul
Bauart:	Buchseneinsatz (F)
Polzahl:	3-polig
Beschriftung:	1 - 3
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Spannung: 690V nach UL: 600V
Bemessungsstrom:	Strom: 40A
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 1,5mm² - 6mm² AWG: AWG16 - AWG10
Abisolierlänge:	Länge: 9,5mm - 12,0mm
Maße:	Länge: 42,0mm Breite: 34,2mm Höhe: 14,6mm
Ader Aderdurchmesser max.:	7,8mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Steckkompatibel mit C-Axialmodul 40A. - Passende C-Crimpkontakte (Buchse) müssen separat bestellt werden. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden.
Übereinstimmende Angaben:	Harting Stecker, Harting Stecker 3 polig
