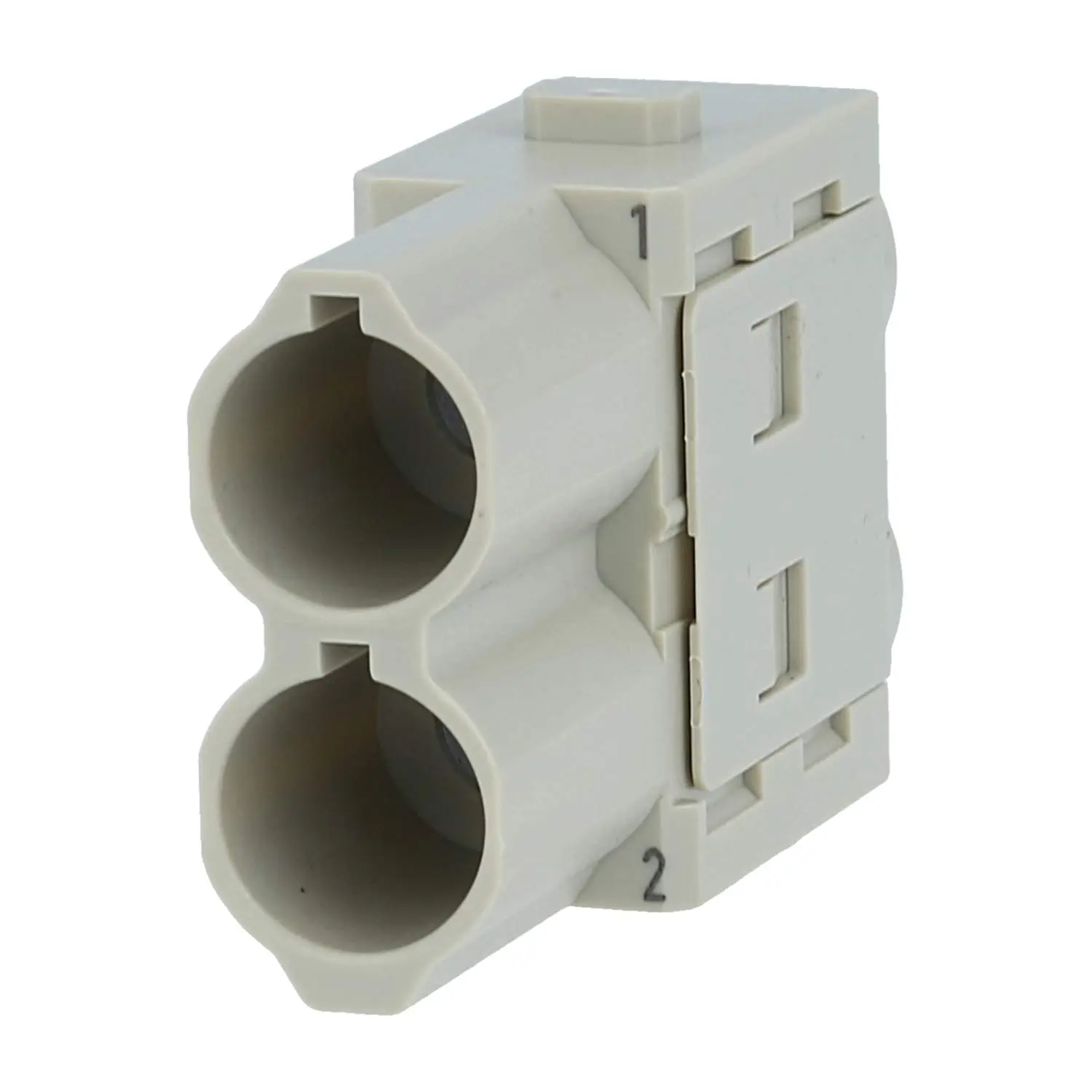

09140023041 HARTING Han 70 Ampere Modul Stifteinsatz (M) Crimpanschluss, 2-polig 1000V, 70A

Name: 09140023041 HARTING Han 70 Ampere Modul Stifteinsatz (M) Crimpanschluss, 2-polig 1000V, 70A
Brand: HARTING

Hersteller Artikel-Nr.: 09140023041

Produkt-Nr.: P-CG78L7

Technische Daten

09140023041 Harting Han 70 Ampere Modul Stifteinsatz (M) Crimpanschluss, 2-polig 1000V, 70A:

Typ:	70 Ampere Crimpmodul
Bauart:	Stifteinsatz (M)
Polzahl:	2-polig
Beschriftung:	1 - 2
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Spannung: 1000V nach UL: 600V
Bemessungsstrom:	Strom: 70A
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 10mm² - 25mm² AWG: AWG8 - AWG4
Abisolierlänge:	Länge: 15,5mm
Maße:	Länge: 46,7mm Breite: 34,2mm Höhe: 14,6mm
Ader Aderdurchmesser max.:	11,0mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Steckkompatibel mit 70A-Axialschraubmodul. - Passende 70 Ampere TC-Crimpkontakte (Stift) müssen separat bestellt werden. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden.
Übereinstimmende Angaben:	Harting Stecker, Harting Stecker 2 polig
