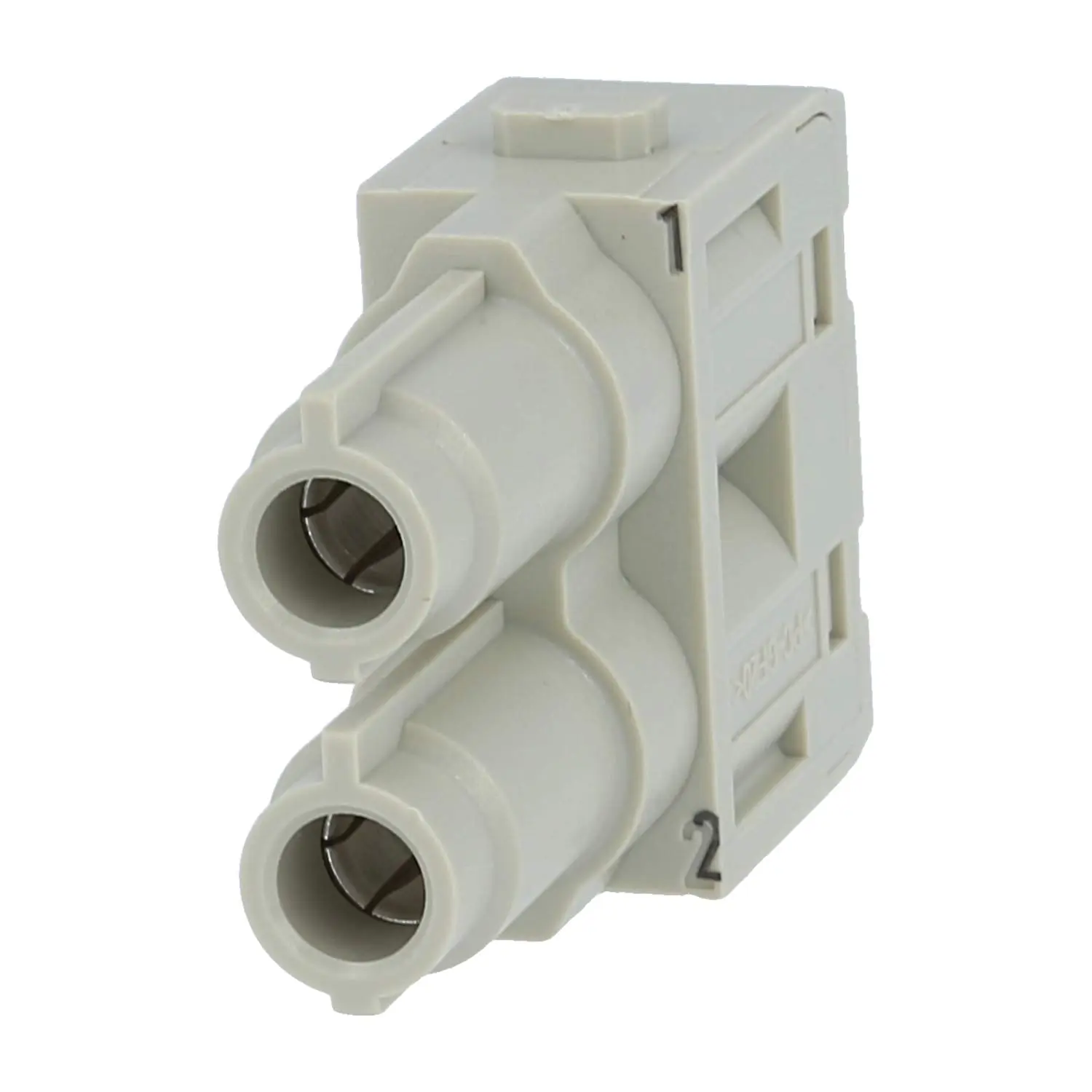

09140022742 HARTING Han 70 Ampere Modul Buchseneinsatz (F) Axialschraubanschluss, 2-polig 1000V, 70A

Name: 09140022742 HARTING Han 70 Ampere Modul Buchseneinsatz (F) Axialschraubanschluss, 2-polig 1000V, 70A
Brand: HARTING

Hersteller Artikel-Nr.: 09140022742

Produkt-Nr.: P-CG78SN

Technische Daten

09140022742 Harting Han 70 Ampere Modul Buchseneinsatz (F) Axialschraubanschluss, 2-polig 1000V, 70A:

Typ:	70 Ampere Axial-Schraubmodul
Bauart:	Buchseneinsatz (F)
Polzahl:	2-polig
Beschriftung:	1 - 2
Anschlusstechnik:	Axialschraubanschluss
Bemessungsspannung:	Spannung: 1000V nach UL: 600V
Bemessungsstrom:	Strom: 70A
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Durchgangswiderstand:	<=0,5Ohm
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 14mm² - 22mm² AWG: AWG6 - AWG4
Abisolierlänge:	Länge: 12,5mm - 13,5mm
Maße:	Länge: 46,5mm Breite: 34,2mm Höhe: 14,6mm
Schlüsselweite:	SW2,5
Anzugsdrehmoment:	Drehmoment bis Querschnitt: 4,0Nm Drehmoment 2 bis Querschnitt: 4,0Nm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung
Werkstoff:	Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Konfektionierung ohne teure Spezialwerkzeuge. - Berührungssichere Kontaktbuchsen. - Polarisation des Moduls. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden.
Übereinstimmende Angaben:	Harting Stecke
