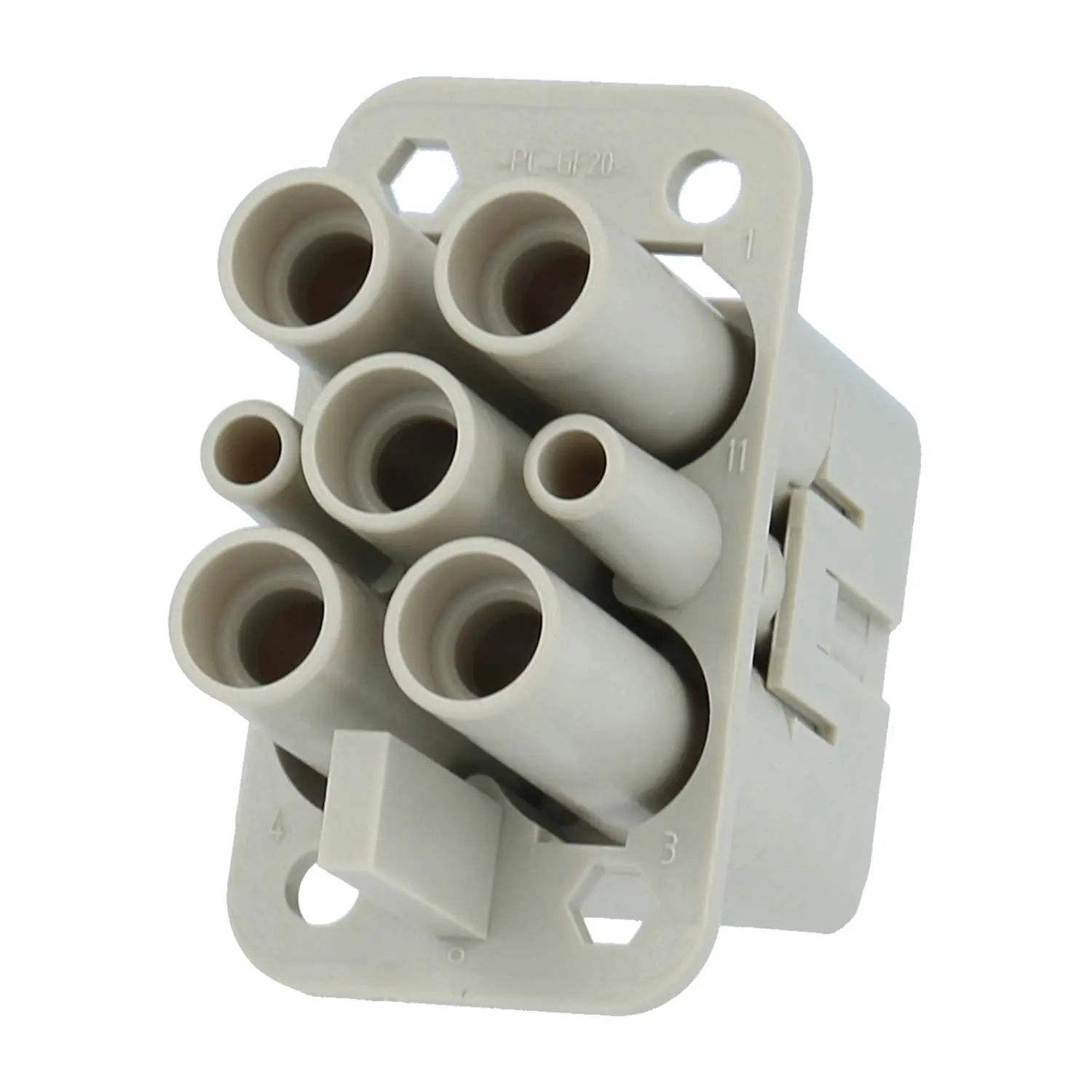

09120063141 HARTING Han Q4/2 Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+PE 400V/690V - 250V Steuerkontakt, 40A/10A

Name: 09120063141 HARTING Han Q4/2 Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+PE 400V/690V - 250V Steuerkontakt, 40A/10A
Brand: HARTING

Hersteller Artikel-Nr.: 09120063141

Produkt-Nr.: P-CG7845

Technische Daten

09120063141 Harting Han Q4/2 Buchseneinsatz (F) Crimpanschluss, 6-polig 4/2+PE 400V/690V - 250V Steuerkontakt, 40A/10A:

Typ:	Q4/2 Crimpanschluss
Bauart:	Buchseneinsatz (F)
Polzahl:	6-polig 4/2+PE
Beschriftung:	1 - 4 + 11 - 12
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Leistungskontakt: 400V/690V Steuerkontakt: 250V nach UL: 600V/250V nach CSA: 600V/250V
Bemessungsstrom:	Leistungskontakt: 40A Steuerkontakt: 10A
Bemessungsstoßspannung:	6kV/4kV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 1,5mm² - 6mm² + 0,14mm² - 2,5mm² AWG: AWG16 - AWG10 + AWG26 - AWG14
Maße:	Länge: 40,0mm Breite: 41,5mm Höhe: 22,3mm
Ader Aderdurchmesser max.:	5,0mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Q-Gehäuse
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- 4 passende C-Crimpkontakte (Buchse) sowie 2 passende D-Crimpkontakte (Buchse) müssen separat bestellt werden. - Berührungssichere Kontakte. - Voreilender PE-Kontakt mit Crimpanschluss. - Kontakteinsätze passend für die Kunststoff- und Metallgehäuse mit zusätzlicher PE-Klemmstelle am Gehäuse der Baugröße Q. - 3 Kodierungsmöglichkeiten durch Verwendung eines Kodierstiftes anstelle der Befestigungsschraube. - Kompatibel mit Q4/2 Kontakteinsatz mit Axialschraubansch
