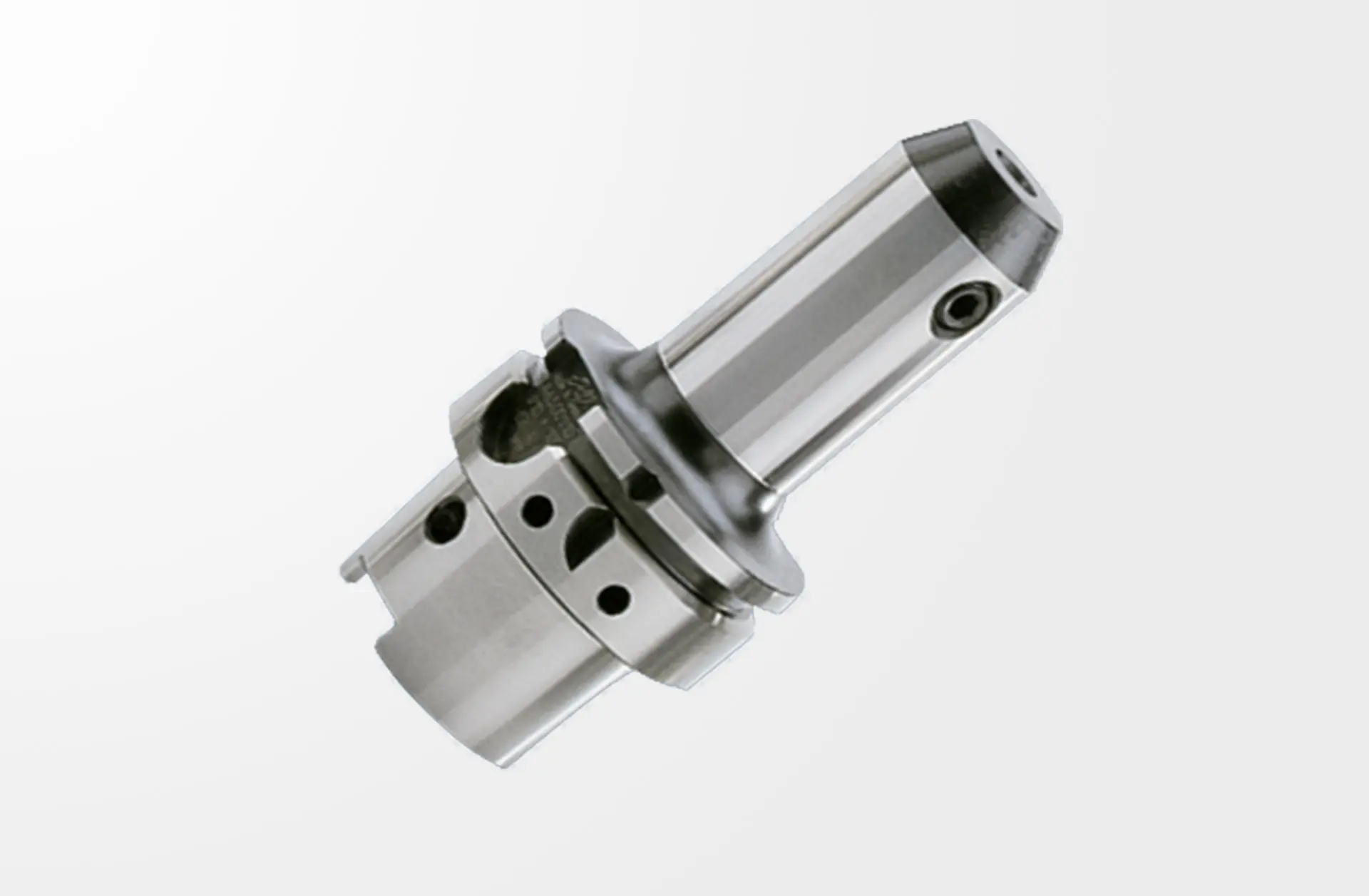

Weldon-Aufnahme, DIN 69893-1, HSK-A63

Die HAIMER Weldon-Aufnahme (A63.002.20) ist ein hochpräziser Werkzeughalter nach DIN 69893-1 HSK-A63, der speziell für die sichere Spannung von Fräswerkzeugen mit seitlicher Mitnahmefläche (Weldon-Schaft nach DIN 1835-B) entwickelt wurde. HAIMER, als Marktführer in der Werkzeugspannung, garantiert bei dieser Aufnahme eine exzellente Rundlaufgenauigkeit (< 0,003 mm) und eine hohe Wechselgenauigkeit. Die Aufnahme ist für die Schwerzerspanung optimiert und sorgt durch ihre robuste Bauweise für eine vibrationsarme Bearbeitung und lange Werkzeugstandzeiten.

Produktvorteile

• Höchste Rundlaufgenauigkeit: Mit einer Abweichung von weniger als 0,003 mm sorgt die Aufnahme für ein gleichmäßiges Schnittbild und schont die Spindellager.
• Feingewuchtet: Alle Halter sind standardmäßig auf eine Wuchtgüte von G2.5 bei 25.000 min⁻¹ (oder U < 1 gmm) gewuchtet, was den Einsatz bei hohen Drehzahlen ermöglicht.
• Cool Jet fähig: Die Aufnahme verfügt über verschließbare Cool Jet Bohrungen, die den Kühlschmierstoff direkt an die Schneide leiten – ideal für die Spanabfuhr und Kühlung bei tiefen Taschen.
• Hohe Spannkraft: Die seitliche Klemmschraube fixiert das Werkzeug absolut sicher gegen Verdrehen und axiales Herausziehen, was besonders bei Schruppbearbeitungen essenziell ist.
• Hitzebeständiger Werkstoff: Gefertigt aus Spezial-Einsatzstahl für maximale Zähigkeit und Oberflächenhärte.

Anwendungsbereiche

• Schwerzerspanung: Ideal zum Schruppen mit großen Zustellungen, da das Werkzeug durch die Weldon-Schraube formschlüssig gehalten wird.
• Hochgeschwindigkeitsfräsen (HSC): Dank der hohen Wuchtgüte sicher einsetzbar in modernen Bearbeitungszentren.
• Formenbau: Präzises Fräsen tiefer Konturen bei optimierter Kühlung durch Cool Jet.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder direkt über den HAIMER-Shop erhältlich.

Darf ich Werkzeuge ohne Weldon-Fläche in dieser Aufnahme spannen?

Nein, Weldon-Aufnahmen sind ausschließlich für Werkzeuge mit seitlicher Mitnahmefläche konstruiert. Für glatte Zylinderschäfte sollten Sie ein Spannfutter oder Schrumpffutter verwenden.

Was ist der Vorteil von Cool Jet?

Im Gegensatz zur zentralen Kühlung (IKZ) leitet Cool Jet das Kühlmittel durch Düsen am Bund direkt auf die Werkzeugschneiden. Das verhindert einen Hitzestau und spült die Späne effektiv aus der Nut.

Muss ich die Spannschraube mit einem bestimmten Drehmoment anziehen?

Ja, um eine optimale Spannung zu gewährleisten und die Aufnahme nicht zu beschädigen, sollten die von HAIMER vorgegebenen Drehmomentwerte für die Klemmschrauben beachtet werden.
