3D-Taster Einspannschaft-D.20mm analog IP67 HAIMER

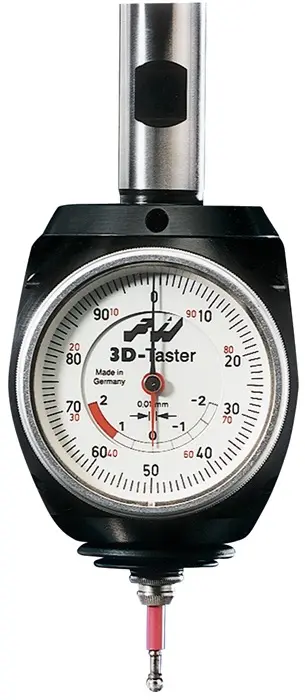

Der HAIMER Universal 3D-Taster (Modell 80.360.00.FHN) ist ein hochpräzises, analoges Messgerät für Werkzeugmaschinen, das speziell für das schnelle und exakte Antasten von Werkstückkanten und Bündigkeiten entwickelt wurde. Eingespannt in die Frässpindel ermöglicht er die präzise Positionierung der Spindelachse an den Kanten von Werkstücken oder Vorrichtungen sowie das einfache Bestimmen von Werkstück-Nullpunkten. Die Messung erfolgt absolut wegunabhängig in allen drei Raumachsen. Das mechanische Messwerk ist durch ein robustes Gehäuse und eine spritzwassergeschützte Bauweise nach Schutzart IP67 optimal vor Kühlschmierstoffen und Staub geschützt. Dank einer integrierten Sollbruchstelle im Tasteinsatz bleibt das empfindliche Messwerk selbst bei harten Kollisionen vollkommen unbeschädigt.

Produktvorteile

• Einfache und fehlerfreie Ablesung: Die analoge Messuhr verfügt über eine übersichtliche Skala mit einer hervorragenden Anzeigeauflösung von 0,01 mm. Sobald die Zeiger auf Null stehen, ist die Spindelachse exakt auf der Werkstückkante positioniert.
• Messung in allen 3 Dimensionen (3D): Das Gerät arbeitet gleichermaßen präzise in den Achsen X, Y und Z. Ein Umrechnen oder Berücksichtigen des Tastkugel-Durchmessers ist nicht erforderlich, da der Taster direkt auf Null kalibriert ist.
• Hervorragender Schutz vor Beschädigung: Der integrierte Überlaufweg im Messwerk in Kombination mit einer gezielten Sollbruchstelle am Keramik-Tasteinsatz verhindert bei Bedienfehlern teure Schäden am Taster oder an der Spindel.
• Komplett Wasserdicht (IP67): Das Messgerät ist absolut unempfindlich gegenüber Spritzwasser, Feuchtigkeit und direktem Kontakt mit Kühlschmierstoffen im Arbeitsraum der CNC-Maschine.

Anwendungsbereiche

• CNC-Fräsen und Erodieren: Schnelles und präzises Einrichten von Werkstücken und Vorrichtungen auf Fräsmaschinen und Bearbeitungszentren.
• Nullpunkt-Bestimmung: Exaktes Antasten und Festlegen des Werkstück-Nullpunkts (G54, G55 etc.) in den Richtungen X, Y und Z.
• Maßkontrolle und Ausrichten: Überprüfen von Planheiten, das Ausrichten von Schraubstöcken oder das Erfassen von Bohrungsmitten direkt auf der Maschine.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder direkt über den Kundenservice erhältlich.

Welche Abmessungen hat der Einspannschaft dieses Modells?

Der zylindrische Einspannschaft hat einen Durchmesser von 20 mm. Damit lässt sich der 3D-Taster problemlos in Standard-Weldonfutter, Kombiaufnahmen oder hochpräzise Spannzangenfutter einspannen.

Wie genau misst der Universal 3D-Taster von HAIMER?

Der Taster besitzt eine Ablesegenauigkeit (Skalenteilungswert) von 0,01 mm. Die Wiederholgenauigkeit beim Antasten liegt bei extrem präzisen 0,01 mm, was höchsten Qualitätsansprüchen in der Fertigung gerecht wird.

Was muss man tun, wenn der Tasteinsatz bei einer Kollision bricht?

Dank der integrierten Sollbruchstelle bricht bei einer Überlastung nur der günstige Tasteinsatz, während das teure Messwerk geschützt bleibt. Der abgebrochene Einsatz kann ganz einfach mit einem serienmäßigen Schlüssel herausgeschraubt und durch einen neuen Original-Tasteinsatz (z. B. mit kurzer oder langer Ausführung) ersetzt werden. Nach dem Wechsel muss der Taster lediglich kurz mechanisch neu zentriert werden.
