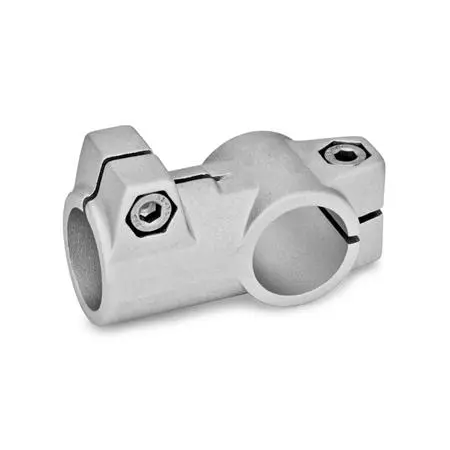

Winkel-Klemmverbinder, Aluminium
Technische Daten
- Bohrung d1
- B 40
- Bohrung d2
- B 40
- für z2 l3
- 92
- Gewicht
- 0,481 kg
- k2 Klemm- länge
- 62
- Kennziffer
- 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
- Klemmlänge k1
- 56
- l1
- 130
- l2
- 68
- m
- 90
- Oberfläche
- BL - blank, matt gestrahlt
- RoHS
- Ja
- Werkstoff
- AL - Aluminium
- z1 Schraub- stelle
- M10-35
- z2 Schraub- stelle
- M10-35
- Zubehör empf. Klemmhebel GN 911 für z1 l3
- 78 | 92
Produktbeschreibung
Die Klemmbohrungen der Winkel-Klemmverbinder GN 192 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
