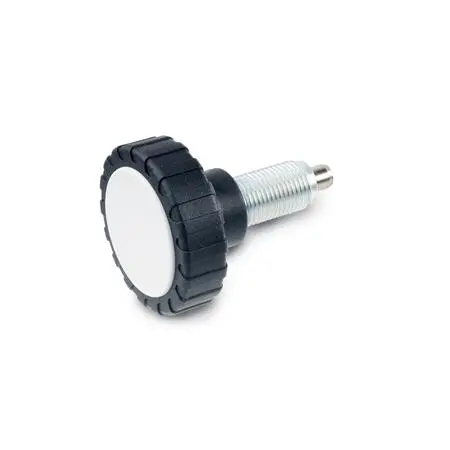

Spanngriffe mit Rastbolzen
Technische Daten
- Aufnahmegewinde d2
- M 16 x 1,5
- Bolzendurchmesser d3
- 8
- d4
- 13.9
- d5
- 22.5
- Ende
- 30
- Federdruck in N ≈ Anfang
- 11
- Gewicht
- 0,093 kg
- Griffdurchmesser d1
- 53
- l1
- 68
- l2
- 8
- l3
- 28
- l4 min.
- 26
- RoHS
- Ja
- sw
- 16
- Werkstoff
- KT - Kunststoff
Produktbeschreibung
Spanngriffe mit Rastbolzen GN 7336.7 werden eingesetzt, um Verstellelemente gleichzeitig zu positionieren, zu sichern und zu klemmen.
Durch axiales Bewegen des Griffes (Ziehen) wird der Raststift gegen die Federkraft aus der Rastposition gezogen, gleichzeitig bleibt der Sterngriff über einen Sechskant formschlüssig mit der Spannschraube verbunden, sodass damit auch geklemmt oder gelöst werden kann.
Produktangebot
Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- GN 7336.7 Spanngriffe mit Rastbolzen
- GTIN
- 4045525581654
