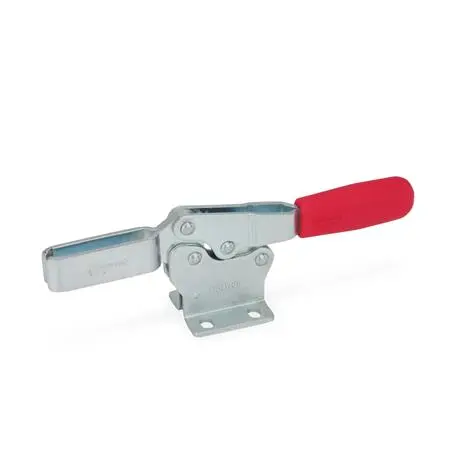

Schnellspanner horizontal, Stahl, Spannhebel horizontal, mit waagrechtem Fuß
Technische Daten
- a ≈
- 32
- b1
- 36
- b2
- 40
- b3
- 6.5
- d1
- M 6
- d2
- 5.5
- FH in N Haltekraft
- 1000
- Form
- M - offener Spannarm, mit 2 Flankenscheiben
- Gewicht
- 0,199 kg
- Größe
- 130
- h1 ≈
- 51
- h2
- 30.5
- h3
- 16
- l1 ≈
- 168
- l2 ≈
- 92
- l3 ≈
- 53
- m1
- 26
- m2
- 22.4
- m3
- 28.4
- r
- 62
- RoHS
- Ja
- s1
- 2.5
- Werkstoff
- C 10 - Einsatzstahl C 10
Produktbeschreibung
Schnellspanner GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung.
Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.
Schnellspanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form O können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Produktangebot
Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- GN 820 Schnellspanner horizontal, Stahl, Spannhebel horizontal, mit waagrechtem Fuß
- GTIN
- 4045525385528
Alle Angebote
| 12 Monate | 15,31 € 18,22 € inkl. MwSt.* | Bestes Angebot | Maximal 1000 verfügbar | ||
| 12 Monate | 15,31 € 18,22 € inkl. MwSt.* |
* zzgl. Versandkosten
