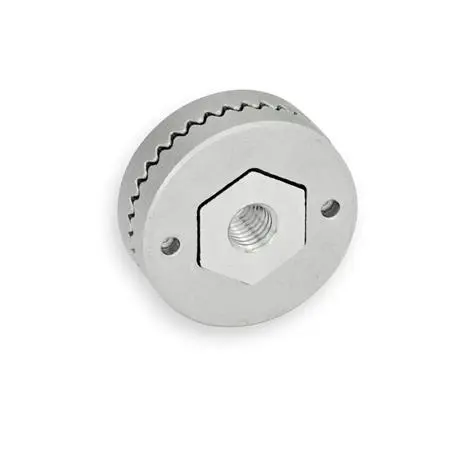

Rastscheiben, Edelstahl, zum Anschweißen

Mit Hilfe von Rastscheiben GN 188 können Bauelemente zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Sie werden durch Schweißen befestigt.

Die Verzahnung ist exakt auf die Ausrichtbohrungen d4 positioniert, wodurch eine parallele oder rechtwinklige Anordnung gewährleistet wird.

Die Zähneanzahl von 24 / 36 ermöglicht eine Verstellung in 15° bzw. 10°-Schritten, woraus sich die in der separaten Tabelle aufgeführten Rastpositionen ergeben.

Die Druckfeder wird beim Montieren zwischen die Rastscheiben platziert und bewirkt ein sicheres Trennen der Rastscheiben beim Lösen. Zum Lieferumfang gehören jeweils zwei Rastscheiben, eine Druckfeder sowie, je nach Ausführung, eine Gewindebuchse.
