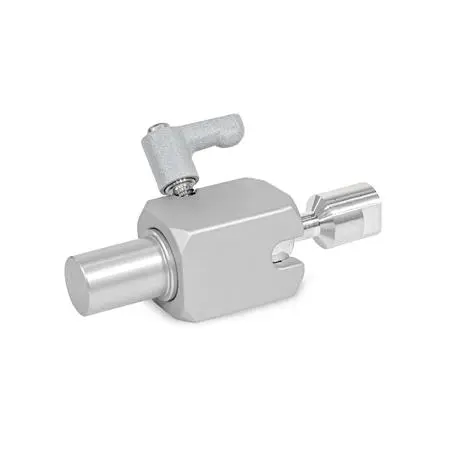

Kugelgelenk-Klemmhalter, Aluminium
Technische Daten
- d4
- 11
- d5
- 14
- empfohlenes Anzugsdrehmoment der Klemmung (Kennziffer) in Nm ≈
- 1,5
- Form
- W - mit Welle
- Gewicht
- 0,047 kg
- Gewinde d3
- M 5
- k
- 20
- Kennzeichen
- I - Kugelstück mit Innengewinde
- Kennziffer
- 1 - Klemmung mit verstellbarem Klemmhebel
- l2
- 22
- l3
- 37
- l4
- 11.5
- l8
- 17
- l9
- 27.5
- m3
- 22.7
- Oberfläche
- EL - eloxiert, naturfarben
- r2
- 24.8
- resultierendes Haltedremoment an der Kugel in Nm ≈
- 4,5
- RoHS
- Ja
- sw
- 9
- t1 min.
- 8
- Welle d2 (Form W)
- 10
- Werkstoff
- AL - Aluminium
Produktbeschreibung
Kugelgelenk-Klemmhalter GN 487 ermöglichen eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs. Dadurch lassen sich z. B. Scanner, Kameras oder Beleuchtungen einfach einstellen und justieren.
Dank der effizienten Klemmmechanik werden bereits bei kleinen Anzugsdrehmomenten der Klemmung verhältnismäßig große Klemmkräfte an der Kugel erzeugt. Zum erneuten Verstellen des Gelenks, muss die Klemmung komplett gelöst werden. Mit dem Klemmhebel (Kennziffer 1) kann die Klemmmechanik werkzeuglos und leicht bedient werden.
Um die hohen Haltedrehmomente dauerhaft zu erreichen, müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden. Ein Überschreiten der empfohlenen Anzugsdrehmomente erhöht das Haltedrehmoment, kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.
