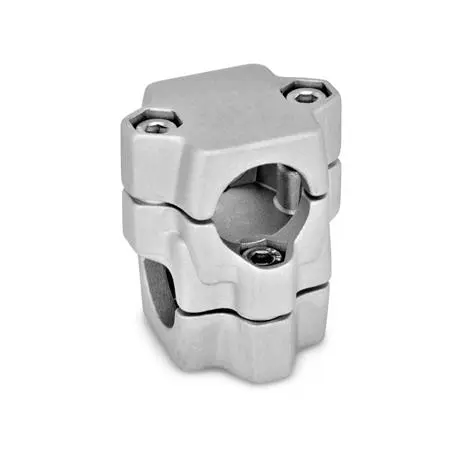

Kreuz-Klemmverbinder, mehrteilig
Technische Daten
- d1 - d2
- B40-B40
- d1/s1
- B - Bohrung
- d2/s2
- B - Bohrung
- Gewicht
- 0,614 kg
- Kennziffer
- 2 - mit 4 Edelstahl-Zylinderschrauben ISO 4762
- Klemmlänge k
- 60
- l1
- 109
- l2
- 79
- m
- 50
- Oberfläche
- BL - blank, matt gestrahlt
- RoHS
- Ja
- Werkstoff
- AL - Aluminium
- z Schraub- stellen
- M8-50
- Zubehör empf. Klemmhebel GN 911 für z l3
- 63 | 78
Produktbeschreibung
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 134 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch für Profilsysteme geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
