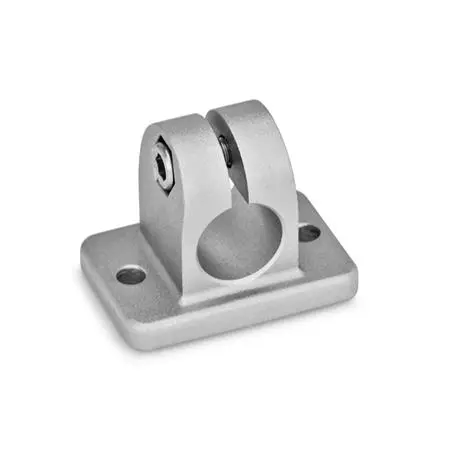

Flansch-Klemmverbinder, Aluminium
Technische Daten
- Bohrung d1
- B 10
- d2
- 5.5
- Gewicht
- 0,071 kg
- k Klemm- länge
- 25
- Kennziffer
- 2 - mit Edelstahl-Zylinderschraube ISO 4762
- l1
- 40
- l2
- 25
- m
- 18
- Oberfläche
- BL - blank, matt gestrahlt
- RoHS
- Ja
- t
- 7
- Werkstoff
- AL - Aluminium
- x
- 35
- y1
- 50
- y2
- 38
- z Schraub- stelle
- M6-20
- Zubehör empf. Klemmhebel GN 911 für z l3
- 63
Produktbeschreibung
Die Klemmbohrungen der Flansch-Klemmverbinder GN 145 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Produktangebot
Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- GN 145 Flansch-Klemmverbinder, Aluminium
- GTIN
- 4045525489820
