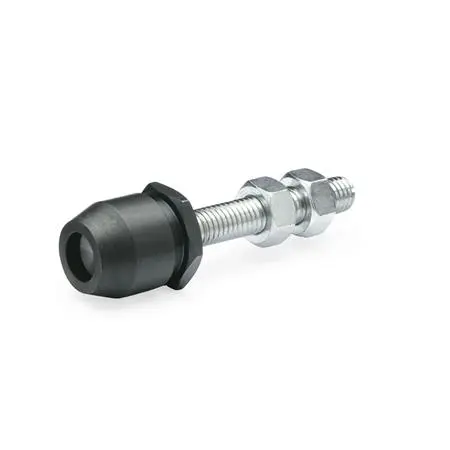

Andrückschrauben, Stahl, mit einstellbarem Federdruckelement

Name: Andrückschrauben, Stahl, mit einstellbarem Federdruckelement
Brand: GanterNorm

Marke: GanterNorm

Hersteller Artikel-Nr.: 804-M8-70

Produkt-Nr.: P-CFKNZT

Technische Daten

d2: 18
d3: 15
Gewicht: 0,057 kg
Gewindedurchmesser d1: M 8
h: 17
Länge l: 70
m: 5
RoHS: Ja
sw: 18
Werkstoff: ST - Stahl

Produktbeschreibung

Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1, verwendet.

Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden.

Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann.

Das Druckelement ist beweglich.

Die beiden Sechskantmuttern gehören zum Lieferumfang.

Bestes Angebot

11,29 €

13,44 € inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 3 Tage

Zustand: Neu

Garantie: 12 Monate

Maximal 218 verfügbar
