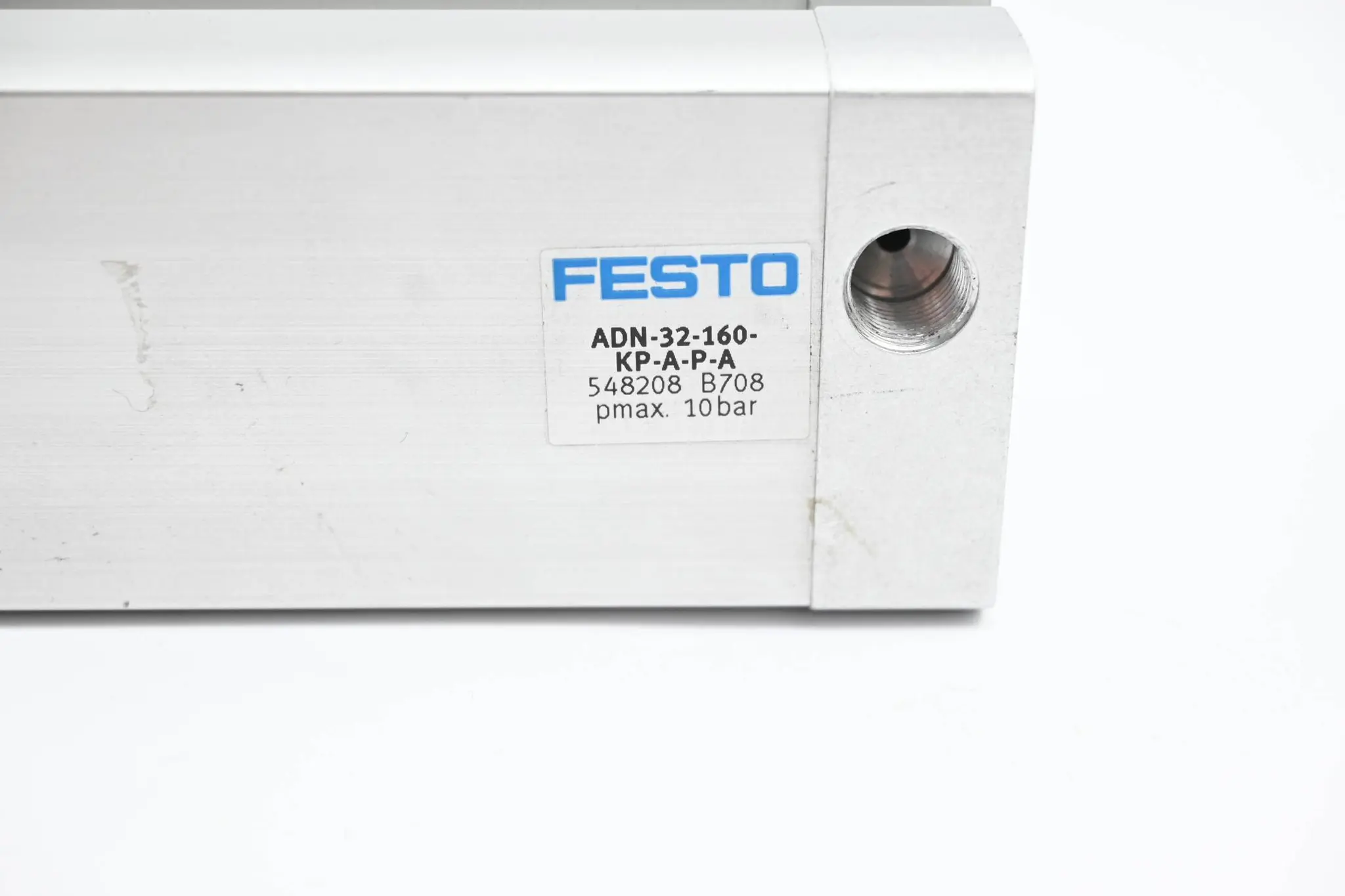

Festo Kompaktzylinder ADN-32-160-KP-A-P-A ( 548208 )
Marke: FESTO
Produkt-Nr.: P-DBPSN5-DBR6DZ
Technische Daten
- Aufprallenergie in den Endlagen
- 0,4 J
- Betriebsdruck
- 0,15 MPa bis 1 MPa
- Bewegte Masse bei 0 mm Hub
- 100 g
- Grundgewicht bei 0 mm Hub
- 503 g
- Hub
- 10 mm bis 400 mm
- Kolben-Ø
- 32 mm
- Kolbenstangengewinde
- M10x1,25
- Theoretische Kraft bei 6 bar (Rücklauf)
- 415 N
- Theoretische Kraft bei 6 bar (Vorlauf)
- 483 N
- Umgebungstemperatur
- -10 °C bis 80 °C
- Zuschlag bewegte Masse pro 10 mm Hub
- 9 g
Produktbeschreibung
Der Festo Kompaktzylinder ADN-32-160-KP-A-P-A (Teilenummer 548208) ist ein doppeltwirkender Pneumatikzylinder auf Basis der Norm ISO 21287 mit integriertem Klemmelement und einem Kolbendurchmesser von 32 mm. Ausgestattet mit einer beidseitig wirkenden Klemmung, elastischer Endlagendämpfung sowie Positionserkennung für Näherungsschalter sorgt er für präzise und zuverlässige Bewegungsabläufe. Durch seine robuste Konstruktion aus eloxierter Aluminium-Knetlegierung und hochlegiertem Stahl eignet sich dieses Ersatzteil ideal für anspruchsvolle industrielle Automatisierungsaufgaben.
Produktvorteile
- Die beidseitig wirkende Klemmeinheit ermöglicht das zuverlässige Halten der Kolbenstange in beliebigen Positionen.
- Elastische Dämpfungsringe und -platten auf beiden Seiten reduzieren effektiv die Aufprallenergie in den Endlagen.
- Hochwertige Werkstoffe wie eloxiertes Aluminium für Deckel und Zylinderrohr sowie hochlegierter Stahl für die Kolbenstange gewährleisten eine hohe Langlebigkeit.
- Eine beliebige Einbaulage sowie flexible Befestigungsmöglichkeiten über Innengewinde oder Zubehör erleichtern die Integration in bestehende Systeme.
Anwendungsbereiche
- Positionier- und Halteaufgaben in automatisierten Fertigungs- und Montageanlagen.
- Einsatz im allgemeinen Maschinen- und Anlagenbau unter moderater Korrosionsbeanspruchung (KBK 2).
- Pneumatische Steuerungs- und Handhabungssysteme mit einem Betriebsdruck von 1,5 bis 10 bar.
- Verwendung in Produktionsumgebungen, die eine LABS-Konformität nach VDMA24364-B1/B2-L erfordern.
FAQs
Wo kann man das Produkt kaufen?
Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.
Für welchen Betriebsdruck ist der Kompaktzylinder ausgelegt?
Der Zylinder arbeitet zuverlässig in einem Betriebsdruckbereich von 0,15 MPa bis 1 MPa (1,5 bar bis 10 bar).
Welche Kräfte erzeugt der Zylinder bei einem Druck von 6 bar?
Bei 0,6 MPa (6 bar) erreicht der Kompaktzylinder eine theoretische Kraft von 483 N im Vorlauf und 415 N im Rücklauf.
In welchem Temperaturbereich kann der Zylinder betrieben werden?
Die zulässige Umgebungstemperatur für den Betrieb liegt zwischen -10 °C und 80 °C.
Produktangebot
Sichere Zahlung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- Ersatzteil
Alle Angebote
| 12 Monate | 391,44 € 465,81 € inkl. MwSt.* | Bestes Angebot | Maximal 2 verfügbar | ||
| 24 Monate | 515,41 € 613,34 € inkl. MwSt.* |
* zzgl. Versandkosten
