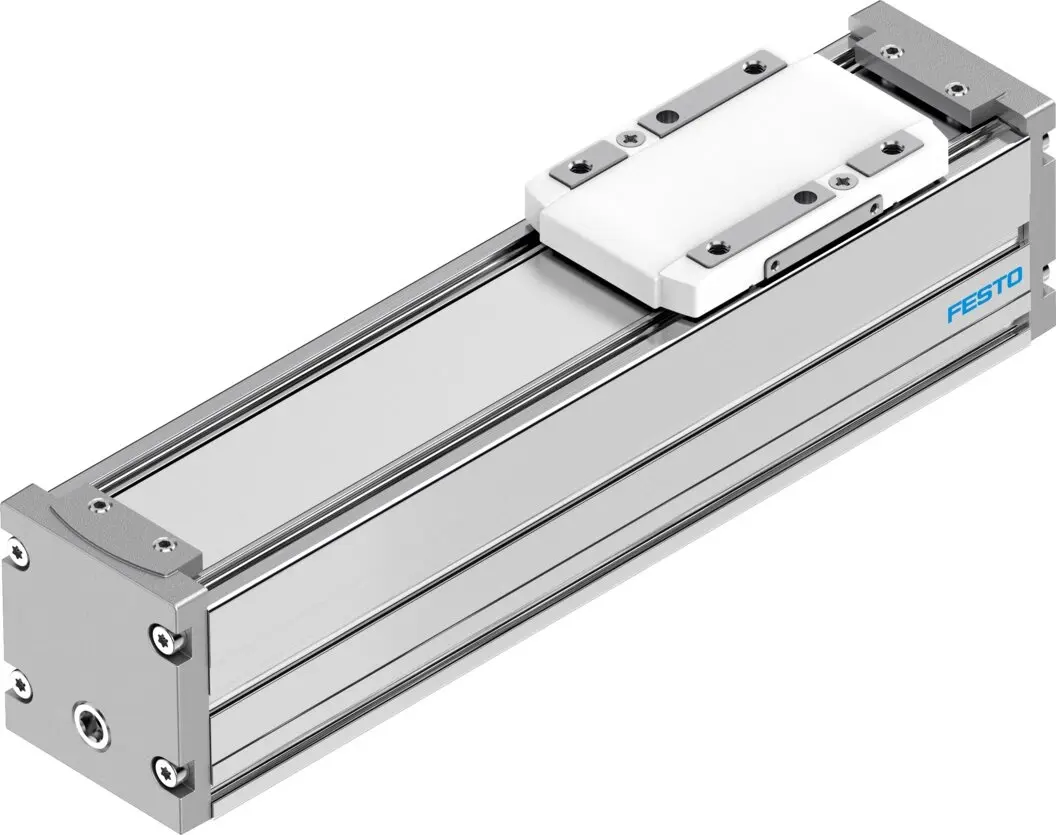

FESTO ELFC-KF-45-100, Führungsachse, SKU: 8062802
Technische Daten
- Gewicht
- 780 g
Produktbeschreibung
- Arbeitshub: 100 mm
- Baugröße: 45
- Hubreserve: 0 mm
- Einbaulage: beliebig
- Führung: Kugelumlaufführung
- Konstruktiver Aufbau: Führung
- Max. Beschleunigung: 250 m/s2
- Max. Geschwindigkeit: 1.5 m/s
- Einschaltdauer: 100 %
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Schutzart: IP40
- Umgebungstemperatur in °C (Spanne): 0, 50
- Flächenmomente 2. Grades Iy: 140000 mm4
- Flächenmomente 2. Grades Iz: 170000 mm4
- Max. Kraft Fy: 300 N
- Max. Kraft Fz: 600 N
- Max. Moment Mx: 5.5 Nm
- Max. Moment My: 4.7 Nm
- Max. Moment Mz: 4.7 Nm
- Torsionsträgheitsmoment It: 8500 mm4
- Verschiebekraft: 4.5 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 1104 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 2208 N
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 20 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 17 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 17 Nm
- Bewegte Masse: 144 g
- Gewichtszuschlag pro 10 mm Hub: 23 g
- Werkstoff Abschlussdeckel: Alu-Druckguss, lackiert
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten, RoHS konform
- Werkstoff Abdeckband: hochlegierter Stahl rostfrei
- Werkstoff Deckel: Alu-Druckguss, lackiert
- Werkstoff Führung Schlitten: Stahl
- Werkstoff Führungsschiene: Stahl
- Werkstoff Schlitten: Aluminium-Druckguss
