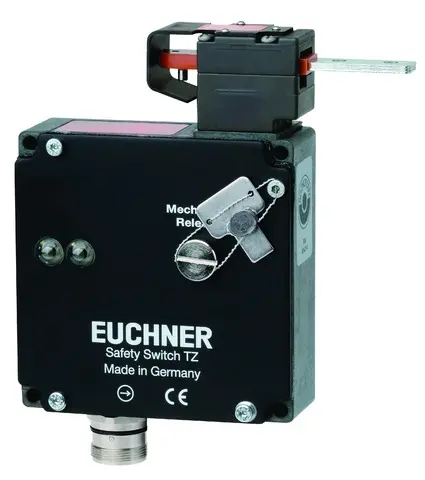

Euchner TZ1RE024RC18VAB-093863, Sicherheitsschalter, Steckverbinder M23 (RC18)

Sicherheitsschalter TZ, Steckverbinder M23 (RC18)

• Steckverbinder M23 (RC18)
• Hilfsentriegelung
• LED-Anzeige
• Schutzblech für Schalterkopf
• Betätigerkopf rechts montiert
• Ruhestromprinzip

Anfahrrichtung

Horizontal

Umstellbar in 90°-Schritten

Schutzblech für Schalterkopf

Erschwert zusätzlich eine Manipulation des Schalters.

Zuhaltungsprinzip

Ruhestrom (Power to unlock): Bei einer Schutzeinrichtung mit Zuhaltung nach dem Ruhestromprinzip wird die Schutzeinrichtung solange durch eine Federkraft zugehalten, bis der Zuhaltemagnet mit Strom versorgt wird. Die Entsperrung erfolgt mittels Magnetkraft. Man spricht auch von mechanischer Zuhaltung.

LED Anzeige

Der Schalter verfügt über zwei frei belegbare LED Anzeigen (rot und grün).

• LED-Anzeige: Betriebsspannung entspricht der Magnetspannung (2 LED; grün, rot)

Elektrische Anschlusswerte

• Absicherung: max. 4 A gG 70 °C =>2A gG">(>70 °C =>2A gG)
• Anschlussleistung: 10 W
• Bemessungsisolationsspannung Ui: 50 V
• Bemessungsstoßspannung Uimp: 1.5 kV
• Gebrauchskategorie:
• AC-15: 4A 50V 70 °C =>2 A">(>70 °C =>2 A)
• DC-13: 4A 24V 70 °C =>2 A">(>70 °C =>2 A)
• Magnetbetriebsspannung:
• AC/DC: 24 V -15% ... +10%
• Magnet-Einschaltdauer ED: 100 %
• Schaltspannung:
• min. bei 10mA: 12 V
• Schaltstrom:
• min. bei 24V: 1 mA
• thermischer Bemessungsstrom Ith: 4 A 70 °C =>2 A">(>70 °C =>2 A)

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 20 m/min
• Anfahrrichtung:
• Betätigungskopf rechts: A
• Anschlussart:
• 1 x: Steckverbinder RC18 (18 + PE)
• Anzahl Schließer Türstellung: 1
• Anzahl Schließer Zuhaltungsüberwachung: 2
• Anzahl Zwangsöffner Türstellung: 2
• Anzahl Zwangsöffner Zuhaltungsüberwachung: 2
• Auszugskraft: 30 N
• Betätigungshäufigk
