EFB-Elektronik MK7100DX.500-CPR, INFRALAN Cat.7A 1200 AWG22

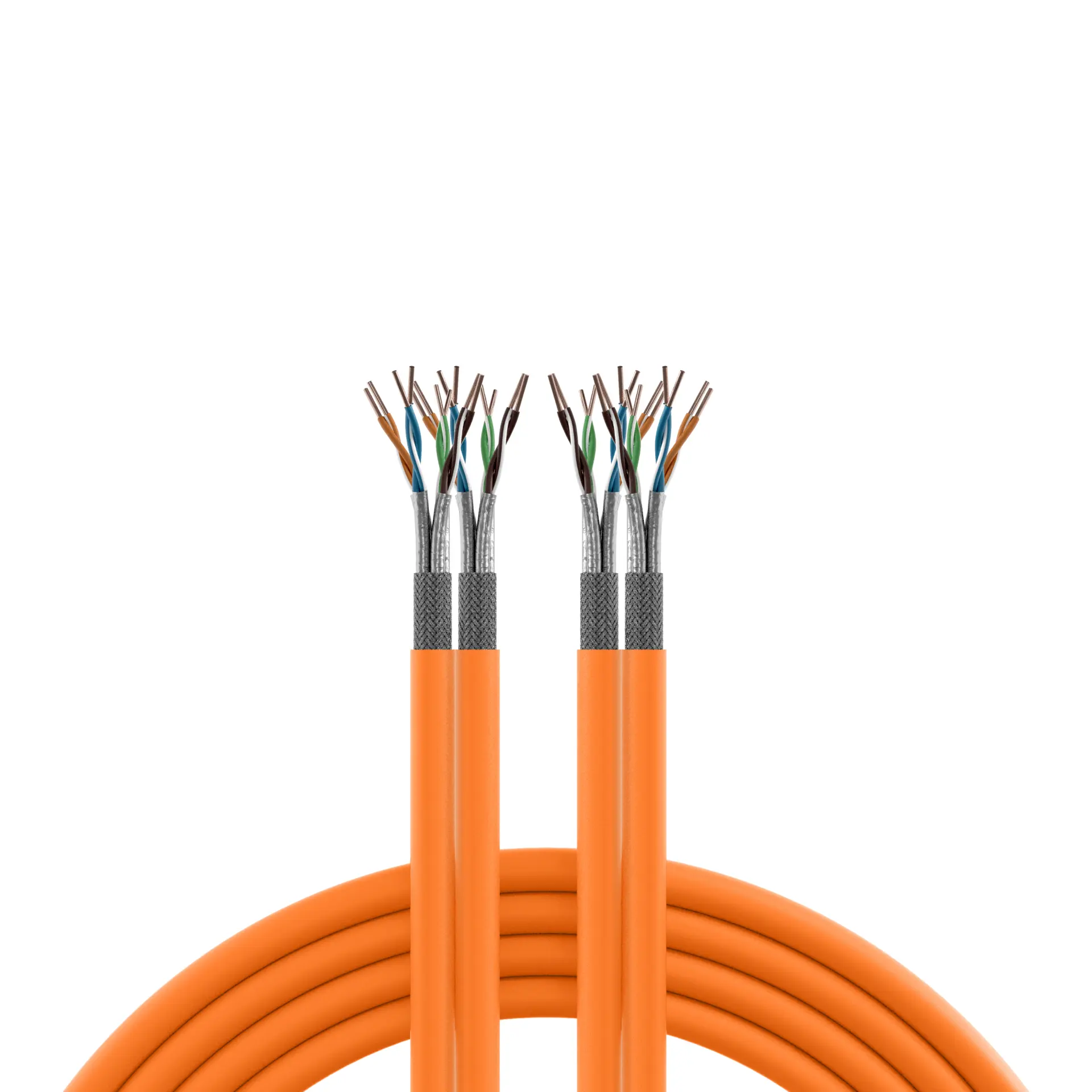

INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003

Das Delta zertifizierte INFRALAN® Datenkabel MK7100.x-CPR ist für Übertragungen bis1200 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022, sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.

Technische Eigenschaften

(Halogenfrei): nach EN 60754-1/2

AWG-Querschnitt: 22/1

Ader-Isolation: Foam-Skin-PE

Ader-Kennzeichnung: Farbe

Biegeradius (dynamisch): 8 x AD

Biegeradius (statisch): 4 x AD

Euroklasse: B2ca

Flammwidrig: nach EN 60332-1

Halogenfrei nach EN 50267-2-2: Nein

Halogenfrei nach EN 60754-1/2: Ja

Harmonisierte Norm: EN 50575

Installationsstandard: EN 50174

Kabel: IEC 61156-5

Kabelaufbau: S/FTP

Kategorie: 7A

Kopplungsdämpfung: ≥ 85 dB

Kopplungsdämpfung Typ: Typ 1

Leiter-Klasse: Kl.1 = eindrähtig

Leiter-Material: Cu, verzinnt

Leiterdurchmesser: 0,62 mm

Mantel-Material: FRNC-B

Max. Frequenz: 1200 MHz

NVP-Wert: 78 %

PoE: nach IEEE802.3af PoE

PoE: nach IEEE802.3bt 4PPoE

PoE: nach IEEE802.3at PoE+

Prüfspannung DC, 1 min: 1000 V

Raucharm: nach EN 61034-2

Raucharm nach EN 61034-
