EFB-Elektronik 99985.500-CPR, INFRALAN Cat.7A 1250 AWG23

Konfiguration

Länge: 500,0 m

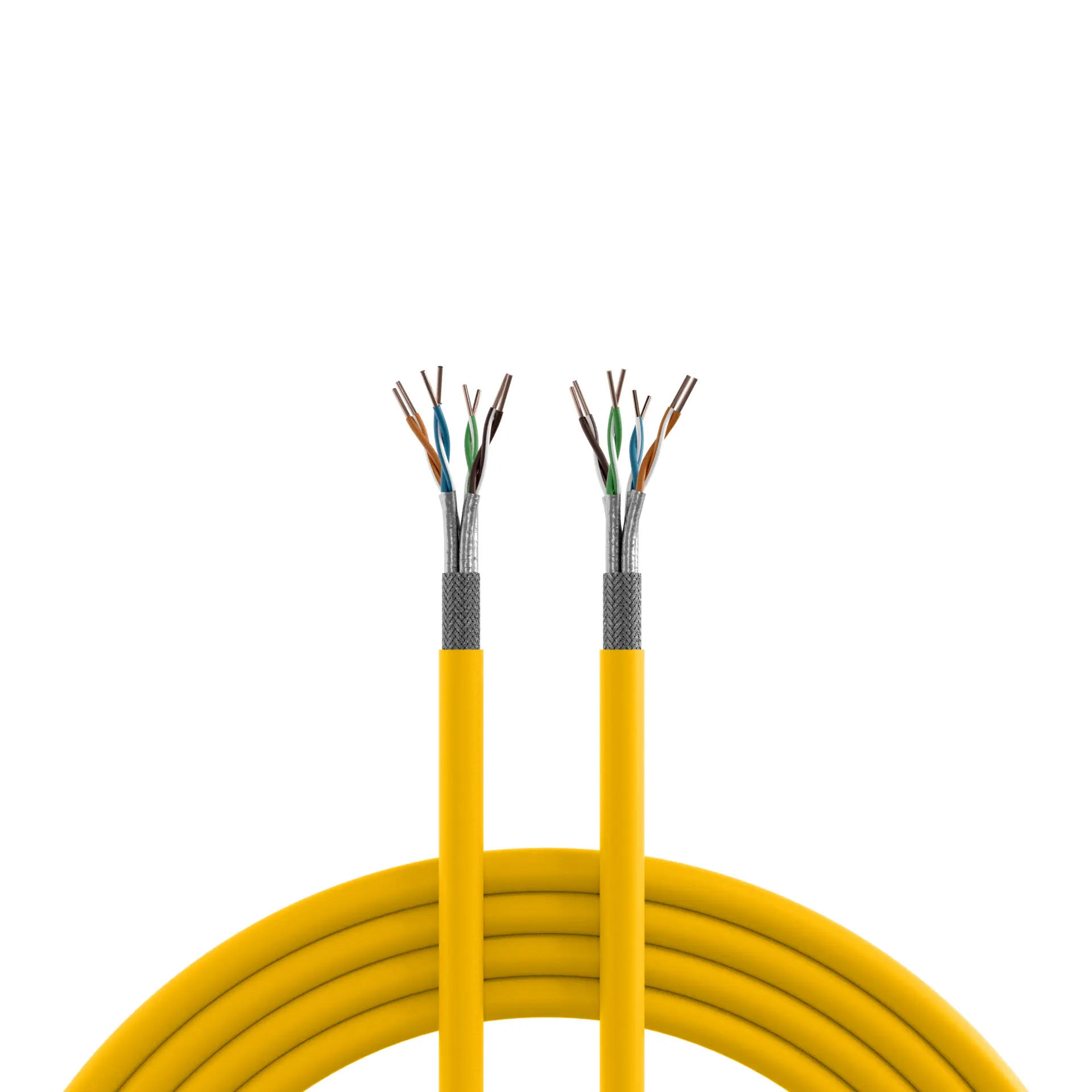

INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021, 500m

Das INFRALAN® Datenkabel 99985.x-CPR ist für Übertragungen bis1250 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.

Technische Eigenschaften

(Halogenfrei): nach EN 60754-1/2

AWG-Querschnitt: 23/1

Ader-Isolation: Foam-Skin-PE

Ader-Kennzeichnung: Farbe

Biegeradius (dynamisch): ≥ 60 mm

Biegeradius (statisch): ≥ 30 mm

Direktive/Verordnung: REACH 1907/2006/EC

Direktive/Verordnung: RoHS 2011/65/UE

Durchschlagsfestigkeit DC: 1 kV/1 min

Euroklasse: Cca

Flammwidrig: nach EN 60332-1

Harmonisierte Norm: EN 50575

Installationsstandard: EN 50174

Isolationswiderstand (500V): ≥ 5000 MOhm/km

Kabel: EN 50288-9-1

Kabel: IEC 61156-5

Kabelaufbau: S/FTP

Kabel silikonfrei: Ja

Kapazität gegen Erde: ≤ 1600 pF/km

Kategorie: 7A

Kopplungsdämpfung: ≥ 80 dB

Kopplungsdämpfung Typ: Typ 1b

Laufzeitunterschied: 20 ns/100m

Leiter-Klasse: Kl.1 = eindrähtig

Leiter-Material: Cu, verzinnt

Leiterdurchmesser: 0,56 mm

Mantel-Material: FRNC-B

Max. Frequenz: 1250 MHz

NVP-Wert: 78 %

PoE: nach IEEE802.3af PoE

PoE: nach IEEE802.3bt 4PPoE

PoE: nach IEEE802.3at PoE+

Prüfspannung DC, 1 min: 1000 V

Raucharm: nach EN 61034-2

Schirm über Verseilelement: Folie

Schirm über Verseilung: Geflecht

Schleifenwiderstand: ≤ 140 Ohm/km

Transferimpedanz bei 1MHz: ≤ 10 mOhm/m

Transferimpedanz bei 10MHz: ≤ 10 mOhm/m

Transferimpedanz bei 30MHz: ≤ 20 mOhm/m

Transferimpedanz bei 100MHz: ≤ 30
