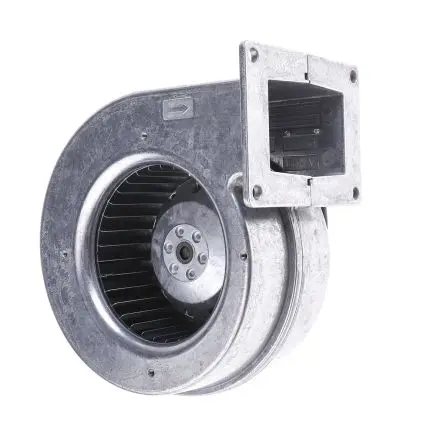

ebm-papst G2E 120 Zentrifugallüfter, Zentrifugal, 230V ac, AC 184 mm, 61 dB 178mm, 2350 U/min 115 mm, Kugel

Das ebm-papst G2E120-AR77-A6 Radialgebläse ist ein leistungsstarkes und kompaktes AC-Radialgebläse mit vorwärtsgekrümmten Schaufeln, das in einem robusten Gehäuse mit integriertem Montageflansch geliefert wird. Angetrieben durch den bewährten Einphasen-Asynchronmotor (Typ: M2E068-BF) ist diese einseitig saugende Lüftereinheit speziell für den industriellen Dauereinsatz in der Prozess- und Schaltschrankkühlung ausgelegt. Durch die kompakte Spiralgehäuse-Bauform erzielt das Gebläse auch bei hohen statischen Gegendrücken einen optimalen, zielgerichteten Luftstrom bei gleichzeitig hoher Betriebsruhe.

Produktvorteile

• Robuste Industriequalität: Das Gebläse verfügt über langlebige Kugellager und ein widerstandsfähiges Gehäuse aus Aluminiumguss, während das Laufrad aus verzinktem Stahlblech gefertigt ist.
• Hohe Druckstabilität: Die vorwärtsgekrümmten Schaufeln erlauben den effizienten Aufbau von statischem Druck, ideal für dichte Luftkanäle oder Filtersysteme.
• Integrierter Motorschutz: Der verbaute Thermokontakt (TW) ist intern verschaltet und schützt den Motor zuverlässig vor thermischer Überlastung und Blockaden.
• Flexible Frequenznutzung: Der Motor ist für den Betrieb an Wechselstromnetzen mit sowohl 50 Hz als auch 60 Hz ausgelegt und bietet weltweite Einsetzbarkeit.

Anwendungsbereiche

• Schaltschrank- und Elektronikkühlung: Gezieltes Abführen von Verlustwärme aus dicht bestückten Elektronikgehäusen und Automatisierungsanlagen.
• Maschinen- und Apparatebau: Integration in industrielle Lüftungs-, Absaug- und Trocknungsanlagen, die einen kontinuierlichen Volumenstrom benötigen.
• Klima- und Wärmetechnik: Einsatz als Fördergebläse in kleineren Lüftungsgeräten, Lufterhitzern oder zur Brennerbelüftung.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche elektrischen Kennwerte besitzt das Gebläse bei 50 Hz und 60 Hz? Die nominalen Leistungsdaten unterscheiden sich je nach Netzfrequenz bei einer Betriebsspannung von 230 V AC:

• Bei 50 Hz: Drehzahl von 2350 min⁻¹, Leistungsaufnahme von 80 W und eine Stromaufnahme von 0,35 A.
• Bei 60 Hz: Drehzahl von 2450 min⁻¹, Leistungsaufnahme von 100 W und eine Stromaufnahme von 0,44 A. Für den Betrieb ist zudem ein Betriebskondensator mit einer Kapazität von 2 µF (zulässig bis 400 VDB oder 450 VDB) erforderlich.

Wie hoch ist die maximale Luftförderleistung und der Schalldruckpegel? Das Radialgebläse erreicht einen maximalen Volumenstrom von 250 m³/h (bei 50 Hz) beziehungsweise 275 m³/h (bei 60 Hz). Der Schalldruckpegel liegt unter Nennbedingungen bei typischerweise 61 dB(A) (50 Hz) bzw. 63 dB(A) (60 Hz).

Innerhalb welcher Temperaturgrenzen und Schutzart darf der Lüfter betrieben werden? Das Gerät entspricht der Schutzart IP44 (abhängig vom Einbau und der Position) sowie der Isolationsklasse „B“. Die maximal zulässige Umgebungstemperatur für den Transport und Betrieb liegt bei +55 °C (50 Hz) bzw. +60 °C (60 Hz), während die minimale Umgebungstemperatur bis zu -25 °C betragen darf.

Wie wird das Gebläse mechanisch montiert? Die Montage erfolgt über den am Spiralgehäuse integrierten Rechteckflansch. Der mechanische Anschluss und der Luftaustritt sind so konstruiert, dass das Gebläse direkt an Lüftungskanäle oder Gehäusewandungen angeschraubt werden kann. Die Einbaulage der Welle ist herstellerseitig beliebig wählbar.
