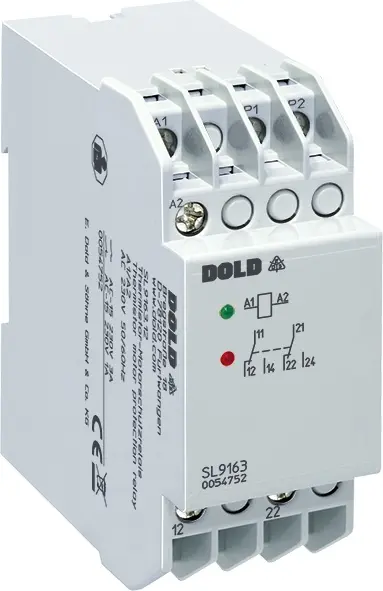

Dold SL9163.12 AC50/60HZ 230V, Thermistor-Motorschutzrelais, P\n: 0054752

Zur Vermeidung von thermischen Motorüberlastungen, z. B. durch hohe Schalthäufigkeit, Schweranlauf, Einphasenlauf, behinderte Kühlung, hohe Umgebungstemperatur.

• Baubreite: 35 mm
• Messbereich max.: > 3.8 kΩ
• Hilfsspannung: AC, AC/DC
• Klassifizierung: Thermistor-Motorschutz
• Ausgangskontakte: 2 Wechsler
• Gehäusebauform: Schaltschrank
• Gerätetyp: SL 9163

• nach IEC/EN 60 255-1
• zur Erkennung von
  - Temperaturüberschreitung
  - Drahtbruch im Fühlerkreis
• 1 Eingang für 1 bis 6 Thermistoren
• mit Fehlerspeicherung Ausführung /100
• Fernreset über A1 / A2 (Öffnerkontakt) oder über X1 / X2 (Schließerkontakt)
• Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
• LED-Anzeige für
  - Hilfsspannung
  - Kontaktstellung
• Ausgangskontakt 2 Wechsler
• wahlweise mit Taster für Reset- und Test-Funktion
• Geräte wahlweise in 2 Bauformen:
  IL 9163: 58 mm Bautiefe und unten liegende Anschlussklemmen für Installations- und Industrieverteiler nach DIN 43 880
  SL 9163: 98 mm Bautiefe und oben liegende Anschlussklemmen für Schaltschränke mit Montageplatte und Kabelkanal
• 35 mm Baubreite
