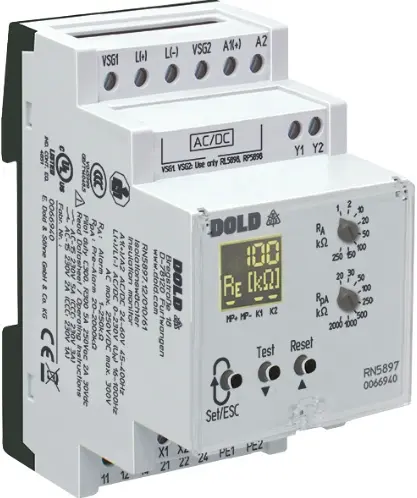

Dold RN5897.12/320/61 AC/DC85-230V, Isolationswächter, P\n: 0068772

Der Isolationswächter RN 5897/320 der VARIMETER IMD Familie ist eine Lösung zur optimalen und zeitgemäßen Isolationsüberwachung moderner IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten AC-/DC-Netzen einsetzbar. Haupteinsatzbereiche sind ungeerdete DC-Ladestationen für Elektrofahrzeuge mit Netzspannungen bis DC 1000 V, die einen erweiterten Betriebstemperaturbereich benötigen. Der Anschluss an das zu überwachende IT-Netz muss dabei über eines der Vorschaltgeräte erfolgen. Die Geräteparametrierung und die Einstellung der Ansprechwerte erfolgt einfach und bedienerfreundlich über drei Drehschalter auf der Gerätefront. Über eine mehrfarbige Gerätestatus-LED werden die Betriebszustände anwenderfreundlich visualisiert. Durch eine plombierbare Klarsichtabdeckung kann das Gerät gegen unerwünschte Manipulationen geschützt werden.

• Baubreite: 52,5 mm
• Klassifizierung: Für DC-Ladestationen
• Ansprechwert: 1 - 100 kΩ
• IMD-Typ: AC, DC, AC/DC
• Nennspannung IT-System: AC 0 - 690 (Vorschaltgerät), DC 0 - 1000 (Vorschaltgerät) V
• Hilfsspannung: DC, AC/DC
• Anzeige für Erdschluss: Ja
• Zulassungen: UL
• Ansprechwert-Typ: Einstellbar
• Gehäusebauform: Installationsverteiler
• Gerätetyp: RN 5897/320

• 2 voneinander getrennt einstellbare Ansprechschwellen (z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 20 kΩ … 500 kΩ
• Einstellbereich 2. Ansprechwert (Alarm): 1 kΩ … 100 kΩ
• Je 1 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mit mehrfarbiger Gerätestatus-LED zur Anzeige des Betriebszustandes
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste mit zusätz
