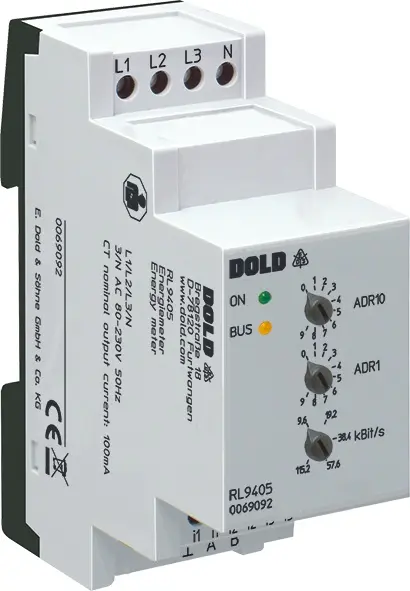

Dold RL9405 3/N AC80-230V 50Hz, Energiemeter, für Modbus, P\n: 0069092

Das Energiemeter RL 9405 der VARIMETER PRO Serie dient zur Messung elektrischer Kennwerte und Energieverbräuche in 3-Phasennetzen mit Neutralleiter. Spannungen und Ströme werden kontinuierlich abgetastet und ausgewertet. Die Messwerte können über eine Modbus RTUSchnittstelle ausgelesen werden. Durch seine kompakte Baubreite von nur 35 mm, eignet sich das Energiemeter optimal auch für den Einsatz in beengten Platzverhältnissen. Energieverbräuche werden nach Abschalten der Versorgungsspannung im Gerät gespeichert. Das RL 9405 ist für die Verwendung von Stromwandlern mit 100 mA, 1 A oder 5 A Sekundärnennstrom bzw. mit 333 mV Sekundärnennspannung vorgesehen. Das Windungsverhältnis ist über Modbus einstellbar und ermöglicht dadurch den Anschluss marktgängiger Stromwandler. Anwendung findet das Gerät in Energieverteilungsanlagen und IT-Rechenzentren zur Verbrauchsüberwachung.

• Baubreite: 35 mm
• 1- / 3-phasig: 3
• Standardmessbereich: 3/N AC 80 - 230 V
• Messbereich max.: 230 V
• Hilfsspannung: Ohne
• Bus-Schnittstelle: Modbus RTU
• Gehäusebauform: Installationsverteiler
• Gerätetyp: RL 9405

• Kontinuierliche Abtastung von Spannungen und Strömen in 3-Phasennetzen mit geerdetem Nullleiter (TN-, TT- Systeme)
• Messung der Effektiv- und Spitzenwerte von Phasenspannung und Phasenstrom sowie Netzfrequenz, Leistungsfaktor, Wirkleistung, Blindleistung, Scheinleistung, Wirkenergie, Blindenergie und Scheinenergie
• Galvanisch getrennte Modbus RTU-Schnittstelle
• Einfache Einstellung von Modbus Adresse und Baudrate am Gerät
• Stromwandlerverhältnis über Modbus einstellbar
• Permanente Speicherung der Energiemesswerte im Gerät
• Keine separate Hilfsspannung erforderlich (wird aus der Messspannung aller 3 Phasen generiert)
• 35 mm Baubreite
