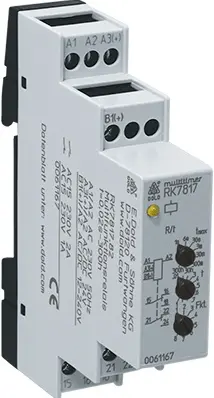

Dold RK7817.82 AC230V+AC/DC24V, Multifunktionsrelais, P\n: 0061173

Das Multifunktionsrelais RK 7817 im kompakten Verteilergehäuse wird allen Anforderungen für moderne Zeitsteuergeräte gerecht. Es komplettiert die RK-Zeitrelaisreihe, die mit nur ein paar wenigen monofunktionalen Varianten bereits alle gängigen Zeitfunktionen, Zeitbereiche und Spannungsausführungen abdeckt. Der MULTITIMER bietet jeweils 8 über Drehschalter einfach einstellbare Zeitfunktionen sowie Zeitbereiche von 0,02 s bis 300 h. Neben dem Wechslerkontakt der Standardausführung ist optional ein zweiter Wechslerkontakt alternativ verzögert oder als Sofortkontakt erhältlich. Damit eignet sich das Multifunktionsrelais zur Realisierung flexibler, zeitabhängiger Steuerungen in der Industrie als auch in der Gebäudeautomation.

• Baubreite: 17,5 mm
• Nennspannung: AC, DC, AC/DC
• Zeitbereich: 0,02 s - 300 h
• Zeitfunktion(en): Ansprechverzögert, Rückfallverzögert mit Steuersignal, Ansprech- und Rückfallverzögert, Blinkrelais, Einschaltwischrelais, Ausschaltwischrelais, Impulsgeber, Impulsformer
• Zulassungen: UL
• Ausgangskontakte: 2 Wechsler, 1 Wechsler
• Gehäusebauform: Installationsverteiler
• Gerätetyp: RK 7817

• Nach IEC/EN 61812-1
• 8 Zeitbereiche von 0,02 s ... 300 h über Drehschalter einstellbar
• 2-Spannungsausführung AC 230 V + AC/DC 24 V oder AC 110 ... 127 V + AC/DC 24 V
• 1-Spannungsausführung AC/DC 24 V oder DC 12 V
• 1 Wechsler
• Geräte wahlweise mit zweitem Wechsler (nur Spannungsausführung AC 230 V + AC/DC 24 )
  - Verzögert
  - Als Sofortkontakt
• 8 Funktionen über Drehschalter einstellbar:
  - Ansprechverzögerung (AV)
  - Einschaltwischfunktion (EW)
  - Impulsgeber verzögert (IE)
  - Blinkfunktion, Beginn mit Impuls (BI)
  - Rückfallverzögerung (RV)
  - Impulsformer (IF)
  - Ausschaltwischfunktion (AW)
  - Ansprech- und Rückfallverzögerung (AV / RV)
• Mit Zeitablaufunterbrechung / Zeitaddition
• LED-Anzeigen für Spannungsversorgu
