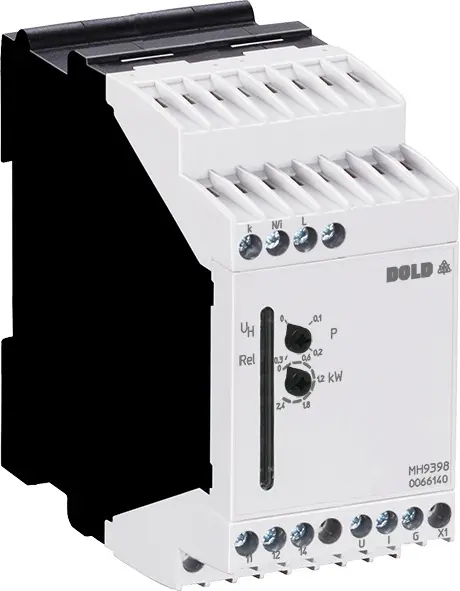

Dold MH9398.11 AC12-230V UHAC230V AC10A, Wirkleistungsmessumformer, P\n: 0066140

Der Wirkleistungsmessumformer MH 9398 der VARIMETER-Familie überwacht zuverlässig die Wirkleistungsaufnahme von einphasigen elektrischen Verbrauchern. Die Einstellung des Ansprechwertes erfolgt einfach über 2 Drehschalter. Bei Überschreitung des eingestellten Grenzwertes spricht das Ausgangsrelais an. Zusätzlich stehen 2 galvanisch getrennte Analogausgänge zur Verfügung. Über diese kann der momentane Wirkleistungswert abgefragt werden. LEDs signalisieren die anliegende Hilfsspannung und den Schaltzustand des Ausgangsrelais.

• Baubreite: 45 mm
• 1- / 3-phasig: 1
• Messbereich max.: 10 A
• Hilfsspannung: AC
• Ausgangskontakte: 1 Wechsler
• Gehäusebauform: Schaltschrank
• Gerätetyp: MH 9398

• Nach IEC/EN 60255-1
• Messverfahren: Wirkleistungsmessung / Wattmessgerät
• Erkennung von Überlast
• Galvanisch getrennte Analogsignale von wahlweise
  - 0 … 20 mA und 0 … 10 V oder
  - 4 … 20 mA und 2 … 10 V
• Ansprechwert einstellbar
• Hysterese fest eingestellt
• 1-phasig
• LED-Anzeige für Hilfsspannung und Kontaktstellung
• Ruhestromprinzip
• Wahlweise auch mit steckbaren Anschlussblöcken für schnellen Geräteaustausch, optional
  - Mit Schraubklemmen
  - Oder mit Federkraftklemmen
• 45 mm Baubreite
