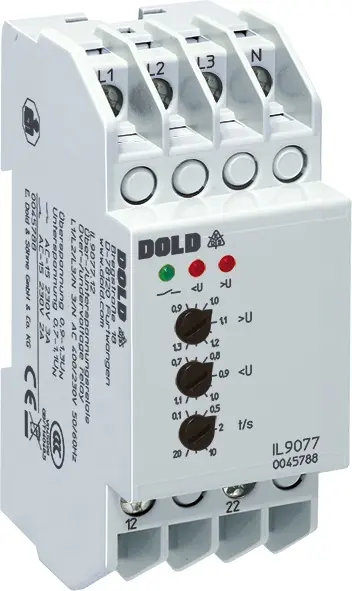

Dold IL9077.12/010 3/N AC400/230V ,1-20S, Über- und Untersp.Relais, P\n:0046517

Überwachung von Wechsel- und Drehstromnetzen auf Unter- und Überspannung, z. B. zur Überwachung von Eigenerzeugungsanlagen nach VDE 0100.

• Baubreite: 35 mm
• 1- / 3-phasig: 1, 3
• Standardmessbereich: 3/N AC 400/230 V
• Messbereich max.: 500 V
• Hilfsspannung: Ohne
• Ausgangskontakte: 2 Wechsler
• Ansprechverzögerung: Ja
• Gehäusebauform: Installationsverteiler
• Gerätetyp: IL 9077

• Nach IEC/EN 60255-1
• Erkennung von Überspannung, Unterspannung und Phasenausfall
• Netzfehler-Diagnose durch mehrere LEDs
• Ansprechwerte für Über- und Unterspannung getrennt einstellbar
• Große Einstellbereiche 0,9 ... 1,3 UN bzw. 0,7 ... 1,1 UN
• Einstellbare Zeitverzögerung von 0,1 ... 20 s
• Ruhestromprinzip
• Ohne Hilfsspannung
• Phasenfolge beliebig
• Auch 1-phasig verwendbar
• 2 Wechsler, bei IP/SP 9077 2 x 2 Wechsler
• Wahlweise mit Asymmetrie-Erkennung
• Wahlweise mit Phasenfolgeerkennung
• Wahlweise ohne N-Anschluss
• Geräte wahlweise in 2 Bauformen:
  I-Bauform: 59 mm Bautiefe und unten liegende Anschlussklemmenfür Installations- und Industrieverteiler nach DIN 43 880
  S-Bauform:98 mm Bautiefe und oben liegende Anschlussklemmenfür Schaltschränke mit Montageplatte und Kabelkanal
• IL 9077, SL 9077: 35 mm Baubreite
  IP 9077, SP 9077: 70 mm Baubreite
