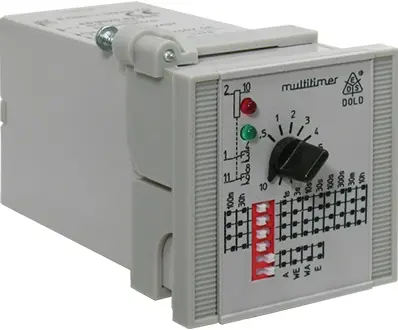

Dold EO9920.82/200 AC/DC24-240V ,05S-30H, Multifunktionsrelais, P\n: 0041478

Der MULTITIMER EO 9920 ist ein Multifunktionsrelais mit 10 umschaltbaren Zeitbereichen und 4 umschaltbaren Funktionen. Das Gerät wird in steckbarer Ausführung geliefert, für Aufbaumontage in einer Steckfassung, kann aber ebenso durch einen zusätzlich erhältlichen Einbaurahmen auch als Einbaugerät für Schalttafeln verwendet werden. Über 2 Leuchtdioden wird die Betriebsspannung sowie der Zustand der Ausgangskontakte angezeigt. Die gewünschte Funktion und der Zeitbereich lässt sich frontseitig über DIP-Schalter einstellen. Für die Auslösung der Funktionen "A" Rückfallverzögerung und "WA" Wischfunktion beim Ausschalten wird zwischen den Anschlüssen 6-7 ein potentialfreier Startkontakt benötigt. Für die anderen Funktionen sind die Anschlüsse 6-7 zu brücken.

• Baubreite: 35 mm
• Nennspannung: AC/DC
• Zeitbereich: 0,05 s - 30 h
• Zeitfunktion(en): Ansprechverzögert, Rückfallverzögert mit Steuersignal, Einschaltwischrelais, Ausschaltwischrelais
• Ausgangskontakte: 2 Wechsler
• Gehäusebauform: Schaltschrank
• Gerätetyp: EO 9920/200

• nach IEC/EN 61 812-1
• 10 Zeitbereiche von 0,05 s ... 30 h
• frontseitig bequem programmierbar für
• - Ansprechverzögerung (E)
• - Rückfallverzögerung (A)
• - Einschaltwischfunktion (WE)
• - Ausschaltwischfunktion (WA)
• 2 Wechsler
• Spannungsbereich AC/DC 24 ... 240 V
