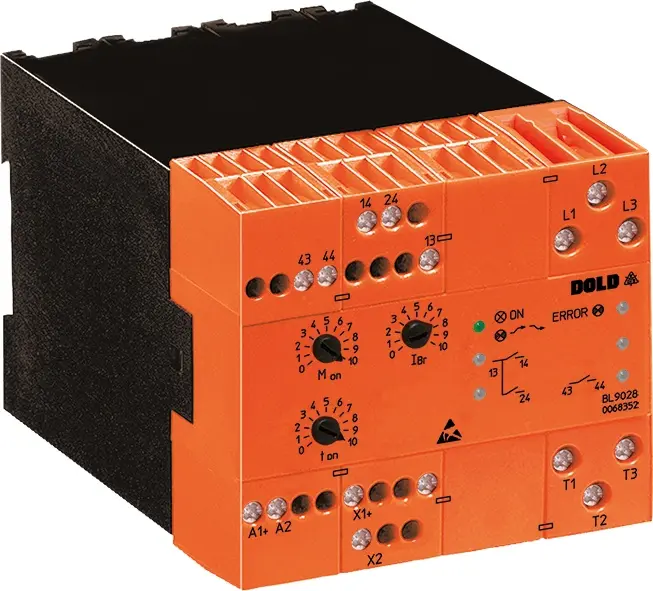

Dold BL9028.03/010 3AC200-480V UH=DC24V, Sanftanlaufgerät m. Bremsfunkt. 0068471

Sanftanlaufgeräte mit Bremsfunktion sind robuste elektronische Steuergeräte für den sanften Anlauf und das Bremsen von Drehstrom-Asynchronmaschinen. Über die integrierte Strommessung werden verschiedene Geräteschutzfunktionen bei Blockieren oder Schweranlauf des Motors realisiert. Die Halbleiter werden nach dem Sanftanlauf mittels Relais überbrückt, dies sorgt im Betrieb für geringe Verlustleistung und Erwärmung des Gerätes. Über Poti werden die Geräteparameter einfach eingestellt. Verschiedene LEDs zeigen die Zustände des Gerätes an.

• Baubreiten: 112,5 mm
• Lastspannung bis: 3AC 480 V
• Für 3 AC-Motoren, 400 V bis: 15 kW
• Hilfsspannung erforderlich: Ja
• Meldeausgang: Ja
• Zusatzfunktionen: Temperaturüberwachung, Netzüberwachung
• Gerätetyp: BL 9028

• Nach IEC/EN 60947-4-2
• 2-phasige Motoransteuerung
• Für Motorleistungen bis 11 kW bei 3 AC 400 V
• Getrennte Einstellmöglichkeit von Anlaufzeit bzw. Anlauf- und Bremsmoment
• Kein Bremsschütz erforderlich
• Funktionstest des Bremsstromkreises vor Sanftanlaufstart
• Mit automatischer Stillstandserkennung
• Stromüberwachung
  - Zum Schutz der Leistungshalbleiter
  - Als Geräteschutz bei Motorblockierung
• Verschleiß- und wartungsfrei
• Hilfsspannung DC 24 V
• Netzüberwachung auf Phasenausfall und Linksdrehfeld
• Eingang zur Erfassung der Motortemperatur über PTC (Variante /_1_)
• 3 Melderelais zur Status- und Fehlermeldung mit LED-Anzeigen
• Baubreite: 112,5 mm
