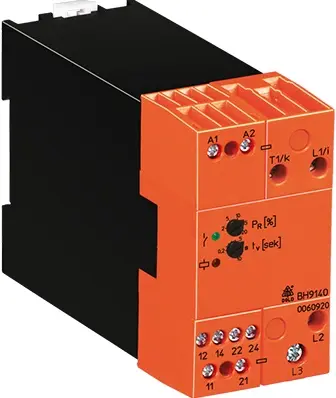

Dold BH9140.12/001 UN3AC400V 5A UHAC230V, Rückleistungsrelais, P\n: 0060919

Die Rückleistungsrelais BH 9140, RP 9140 der VARIMETER-Familie überwachen die Richtung des Energietransportes in einem elektrischen Netz. Dies kann notwendig sein bei Schnittpunkten von öffentlichen Netzen und Industrienetzen. Die Einstellung des Ansprechwertes erfolgt einfach über einen Drehschalter. LEDs signalisieren die anliegende Hilfsspannung und den Schaltzustand des Ausgangsrelais.

• Baubreite: 45 mm
• 1- / 3-phasig: 1, 3
• Messbereich max.: 40 A
• Ansprechverzögerung: Ja
• Hilfsspannung: AC, DC
• Ausgangskontakte: 2 Wechsler
• Gehäusebauform: Schaltschrank
• Gerätetyp: BH 9140

• Nach IEC/EN 60255-1
• Wirkleistungsmessung
• Für 1- und 3-phasige Netze
• Einstellbarer Ansprechwert 2 ... 20 % Rückleistung
• Hysterese 12,5 %
• Nennstrom BH 9140: 5 A oder 40 A
  Nennstrom RP 9140: 5 A
• Einstellbare Ansprechverzögerung
• Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
• LED-Anzeigen für Spannungsversorgung und Kontaktstellung
• 2 Wechsler
• Wahlweise Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
• BH 9140: 45 mm Baubreite
  RP 9140: 70 mm Baubreite
