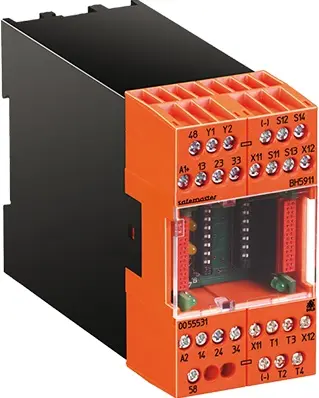

Dold BH5911.22/00MF0 DC24V, Steuereinheit, P\n: 0055532

Realisierung von sicherheitsgerichteten Steuerstromkreisen zum Schutz von Personen und Maschinen.

• Baubreite: 45 mm
• Kat. / PL nach EN ISO 13849-1: 4/e
• SIL nach IEC/EN 62061: 3
• Anwendung: Not-Aus, Lichtgitter
• Ausgangskontakte sicher, redundante Schließer: 2, 3
• Gerätetyp: BH 5911

• entspricht
  - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1: 2008
  - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061
  - Safety Integrity Level (SIL 3) nach IEC/EN 61508
• zur Realisierung von Not-Aus stehen nachfolgende Ein-/Ausgänge zur Verfügung:
  Eingänge: 4 Start-Taster oder
  3 Start-/ 1 Stop-Taster
  2 Not-Aus-Taster
  Ausgänge: 3 Schließer oder
  2 Schließer / 1 Öffner als Meldekontakt
• Parallelschaltung mehrerer SAFEMASTER M-Systeme möglich
• Funktionen über Stufenschalter umschaltbar
  - 1 Not-Aus-Kreis, 2-kanalig
  - 2 Not-Aus-Kreise, 1-kanalig
  - 1 Not-Aus-Kreis, 2-kanalig + 1 Stop
• Auto- oder Hand-Start
• 2 Halbleiterausgänge zur Statusanzeige
• LEDs für Statusanzeigen
• Über- und Unterspannungsüberwachung mit Fehleranzeige
• dauernd überwachter Rückführkreis zum Anschluss von externen Schützen
• Drahtbruch- und Kurzschlussüberwachung mit Fehleranzeige
• 45 mm Baubreite
