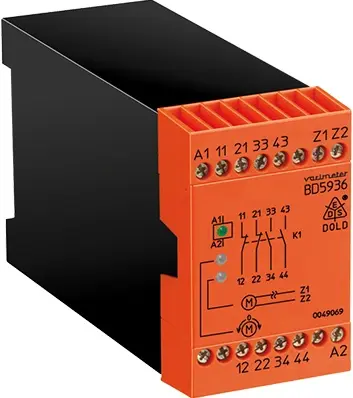

Dold BD5936.17 AC50/60HZ 110V, Stillstandswächter, P\n: 0046586

Der BD 5936 eignet sich zur Stillstandserkennung von Drehstrom- und 1-phasigen Asynchronmotoren. Er misst die induzierte Spannung des auslaufenden Motors an 2 Klemmen der Ständerwicklung. Geht die Induktionsspannung gegen 0, bedeutet dies für das Gerät Motorstillstand und das Ausgangsrelais wird bestromt (schaltet ein). Gleichzeitig überwacht das Gerät Aderbruch zwischen den Messeingängen Z1 / Z2. Wird Aderbruch festgestellt, geht das Ausgangsrelais in den Zustand wie bei laufendem Motor, in die Ruhestellung. Dieser Zustand wird gespeichert und kann nur durch (kurzes) Ausschalten der Hilfsspannung gelöscht werden.

• Baubreite: 45 mm
• Hilfsspannung: AC, AC/DC
• Klassifizierung: Stillstandsüberwachung
• Ausgangskontakte: 2 Schließer, 2 Öffner
• Gehäusebauform: Schaltschrank
• Gerätetyp: BD 5936

• Nach IEC/EN 60255-1, IEC/EN 60255-26
• Zur Stillstandsüberwachung von
  3- und 1-phasigen Asynchronmotoren
• Aderbrucherkennung im Messkreis
• Zwangsgeführte Ausgangskontakte:
  2 Schließer, 2 Öffner für AC 250 V
• LED-Anzeigen für Motorstillstand, Aderbruch und Betriebsspannung
• Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und
  Kunststoffkragen, oder
  2 x 2,5 mm2 Litze mit Hülse DIN 46 228-1/-2/-3/-4
• 45 mm Baubreite
