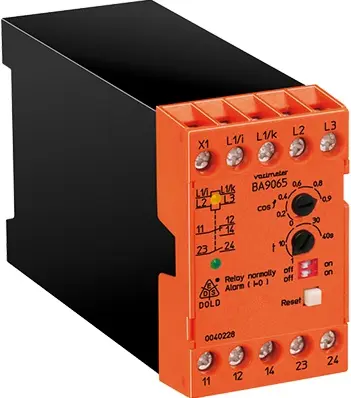

Dold BA9065.11/001 AC380-440V 0,1-2A, Unterlastwächter (Cos-phi-Wächter) 0043868

Der Unterlastwächter BA 9065 überwacht die Phasenverschiebung zwischen Strom und Spannung. Da sich der Phasenverschiebungswinkel mit der Belastung des Motors verändert, eignet sich diese Meßmethode zur Überwachung von Asynchronmotoren auf Unterlast und Leerlauf unabhängig von der Baugröße. Diese Änderung des cos ϕ muß jedoch größer sein als die Umschalthysterese des Wächters. In manchen Fällen ändert sich der cos ϕ bei Laständerungen am Motor allerdings kaum.

Überwachung von Asynchronmotoren auf Unterlast und Leerlauf, z. B. zur:

- Lüfterüberwachung (Keilriemenbruch)

- Filterüberwachung (Filterverstopfung)

- Kreiselpumpenüberwachung (Ventilverschluß und Trockenlauf)

• Baubreite: 45 mm
• 1- / 3-phasig: 1, 3
• Messbereich max.: 10 A
• Ansprechverzögerung: Ja
• Hilfsspannung: Ohne, AC
• Ausgangskontakte: 1 Wechsler, 1 Schließer
• Gehäusebauform: Schaltschrank
• Gerätetyp: BA 9065

• Nach IEC/EN 60255-1
• Erkennung von Unterlast (cos ϕ)
• Für Ströme bis 10 A; größere Ströme mit Stromwandler
• Einstellbarer Ansprechwert
• Programmierbar für
  - Alarmausgabe bei stromlosem Motor
  - Automatisches Rücksetzen oder Speicherverhalten
  - Arbeits- oder Ruhestromverhalten
• Fern-RESET
• Einstellbare Ansprechverzögerung
• Für Wechsel- und Drehstrommotoren
• Drehrichtungsunabhängig
• Auch für 400 Hz-Netze geeignet
• Wahlweise für Motoren mit Frequenzumrichter (10... 100 Hz) (siehe Hinweise)
• 45 mm Baubreite
