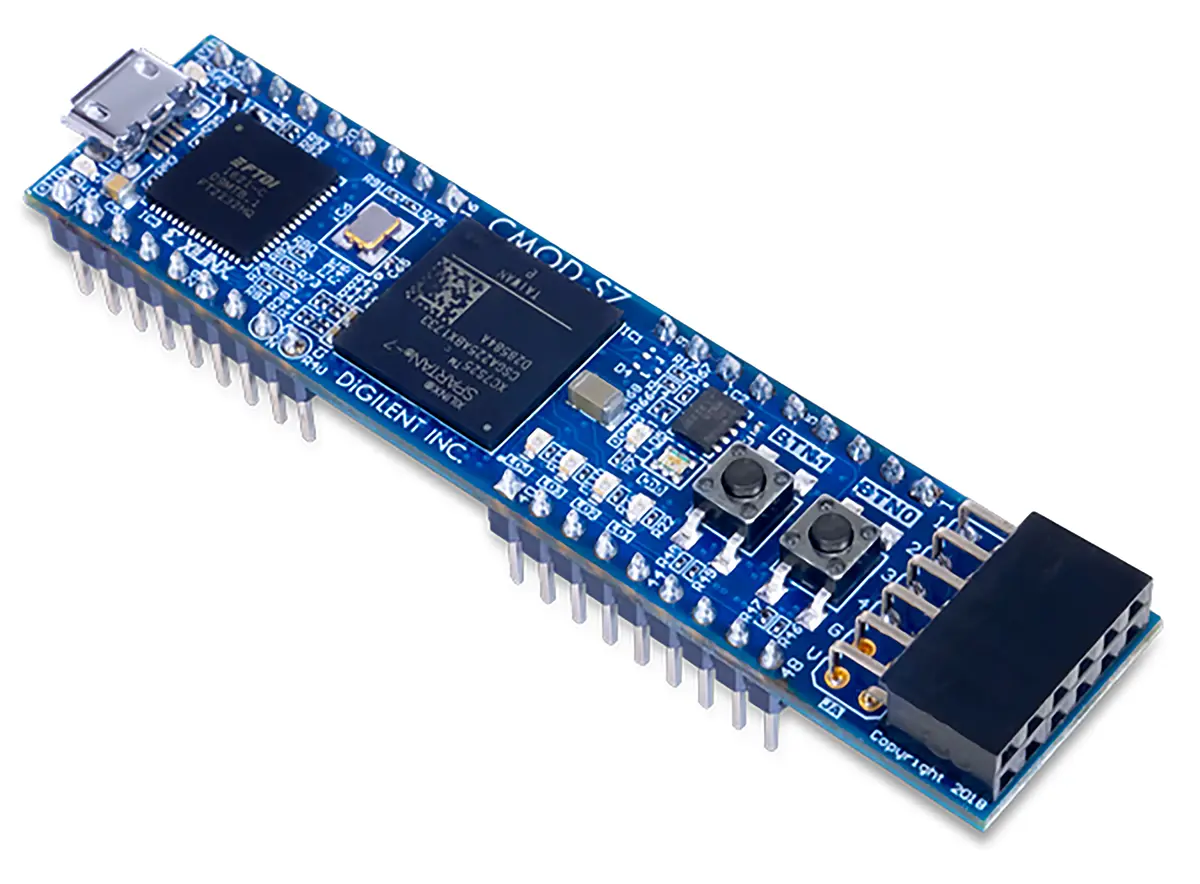

Digilent Xilinx Spartan-7, Entwicklungsboard für XC7S25 Spartan-7, FPGA, ADC1410

Xilinx Spartan-7 FPGA (XC7S25-1CSGA225C) 3.650 Schichten mit vier 6-Eingangs-LUTs und 8 Flipflops 1.620 Kbit schneller Block-RAM Drei Taktmanagement-Kacheln, jeweils mit einer phasengesteuerten Schleife und einem Mixed-Mode-Taktmanager 80 DSP-Segmente Interne Taktraten über 450 MHz On-Chip-Analog-Digital-Wandler (XADC) Programmierbar über JTAG- und Vierfach-SPI-Flash Speicher 4 MB Vierfach-SPI-Flash Leistung Stromversorgung über USB oder externe 5-V-Stromversorgung, die an DIP-Stift 24 angeschlossen ist (Micro-USB-Kabel NICHT im Lieferumfang enthalten) USB USB-JTAG-Programmierschaltung USB-UART-Brücke Drucktasten und LEDs 2 Tasten 4 LEDs 1 RGB-LED Erweiterungssteckverbinder 1 Pmod-Steckverbinder 8 FPGA-E/A insgesamt 48-polige DIP-Stiftleisten mit Formfaktor 36 Stifte bestückt 32 FPGA-E/A insgesamt 2 einseitige 0-3,3-V-Analogeingänge an XADC
