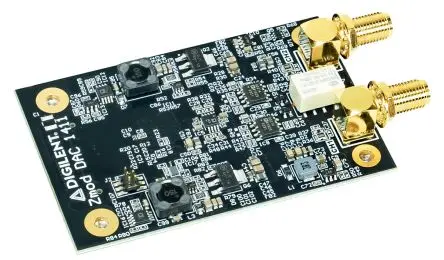

Digilent E/A-Erweiterungsmodul

Der ZMOD DAC wird vom Syzygy-Träger angetrieben und kann gleichzeitig zwei ±5-V-Signale mit 14 Bit Auflösung bei einer Abtastrate von bis zu 100 MS/s erzeugen. Die analogen Ausgänge können über SMA-Kabel an einen Stromkreis angeschlossen werden. Bei Kopplung mit einer Basisplatine mit Syzygy-Erweiterung, wie z. B. der Eclypse Z7 oder Genesys ZU, dient die Kombination als leistungsfähige Prototyping-Plattform für Messtechnik, Hochgeschwindigkeitssteuerung und SDR-Produkte. Durch die Nutzung dieser Erweiterungsmöglichkeiten können Benutzer mehr Zeit für die Analyse- und Systemebenenaspekte der Lösung aufwenden, anstatt sich auf die Interaktion auf Komponentenebene der Geräte konzentrieren zu müssen.Kanäle: 2 Kanaltyp: Einseitig Auflösung: 14 Bit Absolute Auflösung (Amplitude ≤1,25 V): 167 μV Absolute Auflösung (Amplitude> 1,25 V): 665 μV Ausgangsimpedanz: 50 Ω Abtastrate (Echtzeit): 100 MS/s. AC-Amplitude (max.): ±5 V. Analoge Bandbreite: 40 MHz @ 3 dB, 20 MHz @ 0,5 dB, 14 MHz @ 0,1 dB Anstiegsgeschwindigkeit (2-V-Schritt): 180 V/μs
