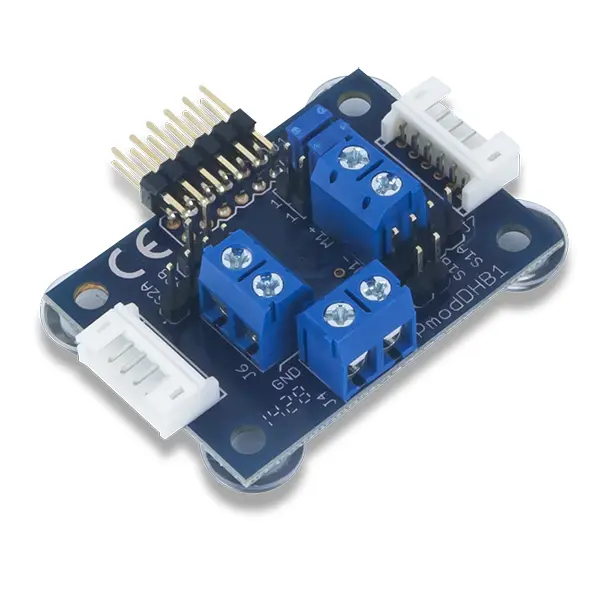

Digilent DRV8833 Entwicklungskit, PmodDHB1 Modul Halbbrücken-Treiber, für DRV8833 Dual H-Bridge Motortreiber

Der Pmod DHB1 verwendet den Texas Instruments ® DRV8833 Dual-H-Brücken-Motortreiber-Chip zur Ansteuerung von zwei Gleichstrommotoren oder einem einzelnen Schrittmotor. Jede H-Brücke kann über GPIO-Signale angesteuert werden.Duale H-Brücke, die 1,5 A eff. Erreichen kann Zwei Quadratur-Encoder-Kanäle für Motorrückkopplung Zwei JST 6-polige Anschlüsse für den Anschluss an Digilent Motor/Getriebe Überstromschutz Empfohlene max. 10,8 V Motorspannung Logischer Eingangsspannungsbereich von 2,5 V bis 5 V. Kleine Leiterplattengröße für flexible Designs 1,3 Zoll x 1,8 Zoll (3,3 cm x 4,6 cm) Entspricht Digilent Pmod Schnittstellenspezifikation Typ 5
