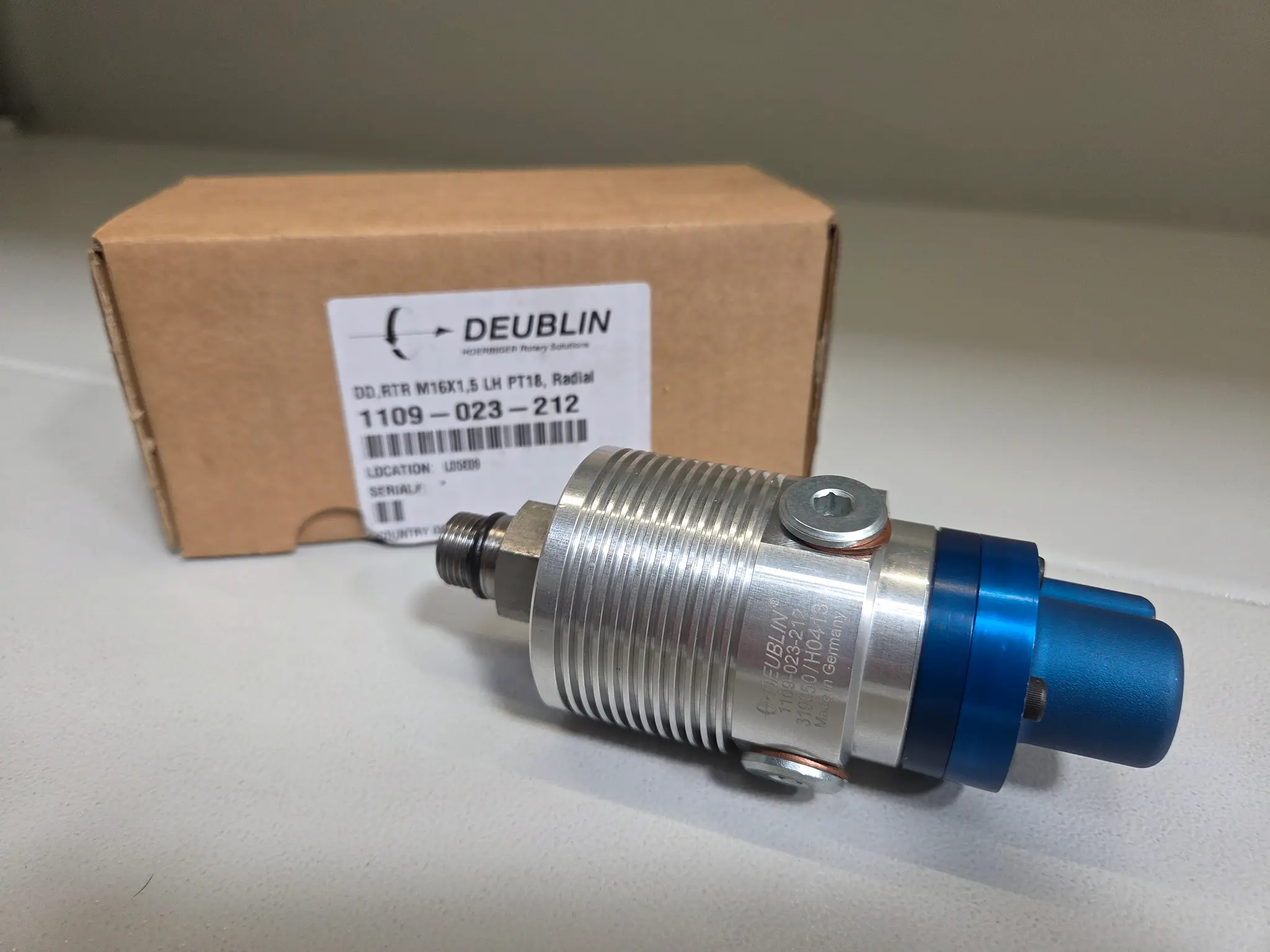

Drehdurchführung 1109-023-212

Die DEUBLIN Drehdurchführung 1109-023-212 ist ein hochpräzises Bauteil zur zuverlässigen Übertragung von Medien zwischen stationären Zuleitungen und rotierenden Maschinenteilen. Diese Ausführung gehört zur bewährten Serie 1109 und ist speziell für den Einsatz mit Kühlschmierstoffen (KSS) und Luft konzipiert. Dank der robusten Konstruktion mit Keramik-Gleitringen bietet sie eine extrem hohe Verschleißfestigkeit und ist für hohe Drehzahlen von bis zu 15.000 min⁻¹ ausgelegt, was sie zum Standard in der modernen Werkzeugmaschinenindustrie macht.

Produktvorteile

• Langlebige Dichtungstechnologie: Die Verwendung von Siliziumkarbid-Gleitringen sorgt für eine exzellente Beständigkeit gegen abrasive Partikel im Kühlmittel.
• Hohe Drehzahlfestigkeit: Konstruiert für den Hochgeschwindigkeitsbetrieb, ermöglicht die Durchführung effiziente Bearbeitungsprozesse in CNC-Zentren.
• Trockenlaufoptimiert: Das Design erlaubt kurze Trockenlaufphasen, was die Prozesssicherheit bei wechselnden Bearbeitungszyklen erhöht.
• Kompakte Bauweise: Die axiale Einführung und das optimierte Gehäusedesign erlauben eine einfache Integration auch bei begrenztem Bauraum an der Spindel.
• Geringes Reibmoment: Die präzise Lagerung und ausbalancierte mechanische Dichtungen minimieren die Wärmeentwicklung und den Energieverlust.

Anwendungsbereiche

• Werkzeugmaschinen: Zentrale Komponente für die innere Kühlmittelzufuhr (IKZ) an Fräs- und Bohrfronten.
• CNC-Bearbeitungszentren: Übertragung von Druckluft oder KSS direkt an die Werkzeugspindel zur Kühlung und Spanabfuhr.
• Automatisierungstechnik: Einsatz in rotierenden Systemen, die eine kontinuierliche Versorgung mit flüssigen oder gasförmigen Medien erfordern.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder direkt über den Kundenservice erhältlich.

Muss das Kühlmittel gefiltert werden? Ja, um die Lebensdauer der Gleitringe zu maximieren, sollte das Medium (KSS) gemäß Herstellervorgaben fein gefiltert sein (empfohlen < 60 µm), um abrasiven Verschleiß zu vermeiden.

Was bedeutet das Linksgewinde am Rotor? Das Linksgewinde (LH) verhindert, dass sich die Drehdurchführung während des Rechtslaufs der Maschinenspindel selbsttätig löst.

Ist die Drehdurchführung wartungsfrei? Innerhalb ihrer Lebensdauer ist die Einheit wartungsfrei. Bei nachlassender Dichtwirkung (Leckage an den Entlastungsbohrungen) sollte die Einheit jedoch komplett getauscht oder durch einen Fachbetrieb überholt werden.

Kann die Durchführung auch für Hydrauliköl verwendet werden? Diese spezifische Modellnummer (1109-023-212) ist primär für KSS und Luft optimiert. Für Hydraulikanwendungen sollten die entsprechenden Modelle der Serie 1109 mit geeigneten Dichtungskombinationen gewählt werden.
