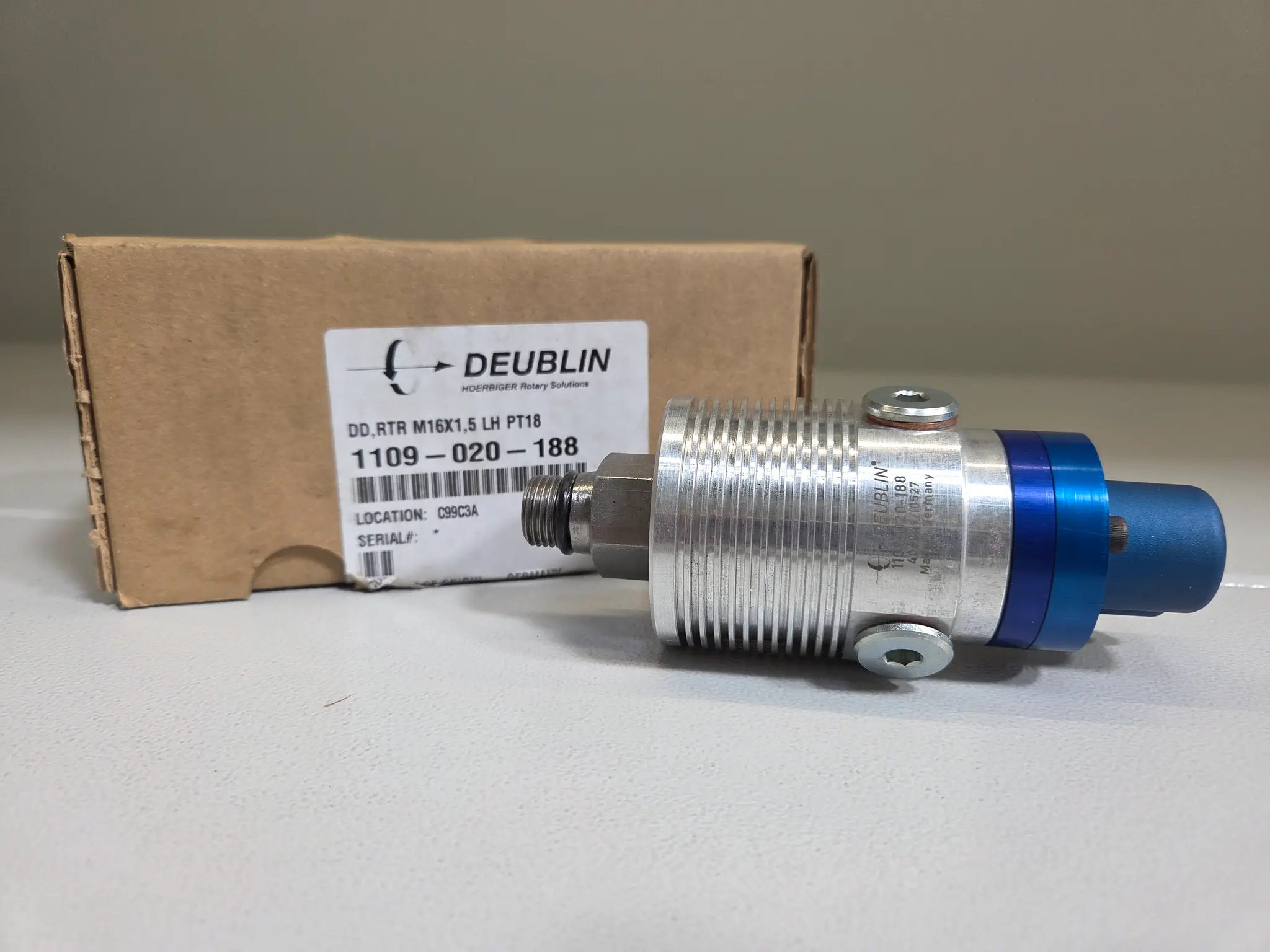

Drehdurchführung 1109-020-188

Die Deublin 1109-020-188 ist eine hochwertige Drehdurchführung aus der Serie 1109. Sie ist ausgelegt für den Durchfluss von Kühlmitteln oder für Minimum Quantity Lubrication (MQL). Dank der Pop-Off™-Technologie kann sie auch ohne Medienzufuhr betrieben werden, ohne dass die Dichtungen oder Lager beeinträchtigt werden.

Das Gehäuse ist vollständig offen gestaltet, sodass sich keine Späne oder Verunreinigungen einlagern können. Der Rotor ist mit einem Gewinde (M16 × 1,5 LH) und Pilotloch (~ 17,993 mm) ausgestattet, was die Montage vereinfacht. Zur Verringerung der Belastung und zur Verbesserung der Lebensdauer trägt ein System mit doppelten Schrägkontaktkugellagern bei. Ein Labyrinth-System und große Lüftungsöffnungen schützen diese Lager zusätzlich. Die Abdichtung erfolgt durch ausgeglichene Gleitringdichtungen aus Siliziumkarbid, die auch unter schwierigen Bedingungen besonders widerstandsfähig sind.

Produktvorteile

• Pop-Off™ Technologie erlaubt Betrieb auch ohne Medien-Druck, reduziert Verschleiß bei Leerlauf und verringert Risiko von Schäden durch unzureichende Durchflüsse.
• Full-Flow Design ohne Hindernisse minimiert Späne-Ansammlungen und erleichtert Reinigung und Wartung.
• Robuste Lagerung (mit Schräg-Kontaktkugellagern) plus Labyrinth und großen Entlüftungen erhöhen die Lebensdauer bei rauem Dauereinsatz.
• Siliziumkarbid-Dichtungen bieten hohe Beständigkeit gegen Verschleiß, Hitze und abrasive Medien.

Anwendungsbereich

• Maschinenbau, insbesondere Werkzeugmaschinen (z. B. Fräs-, Bohr- und Drehmaschinen), die durchspülte Schneidwerkzeuge einsetzen.
• Anwendungen mit Einsatz von MQL oder Kühlmitteldurchfluss bei hohen Drücken und höheren Drehzahlen.
• Umgebungen mit Spänen, Kühlmittel-Spritzern oder abrasiven Medien, in denen ein robustes Design und gute Abdichtung wichtig sind.
• Systeme, in denen ein zuverlässiger Durchfluss ohne Verstopfung und mit minimalem Stillstand nötig ist.
