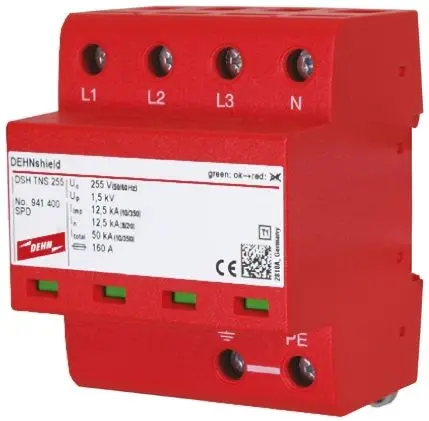

Dehn DSH Überspannungsschutz Modul Überspannungsableiter 50 kA 255V ac, DIN-Hutschiene, -40 °C→80 °C

Der DEHNshield Kombi-Ableiter DSH TNS 255 (Artikel-Nr.: 941400) ist ein anschlussfertiger und anwendungsoptimierter Überspannungsschutz auf Funkenstreckenbasis. Das Gerät vereint die Schutzstufen Typ 1 + Typ 2 (Class I + Class II) in einem kompakten Gehäuse und ist speziell für den Einsatz in fünfadrigen dreiphasigen TN-S-Systemen (mit getrenntem N- und PE-Leiter) konzipiert. Dank der platzsparenden Funkenstrecken-Technologie mit nur 1 TE pro Pol ermöglicht der Ableiter einen lückenlosen Blitzschutzpotentialausgleich inklusive des direkten Endgeräteschutzes auf engstem Raum im Schaltschrank.

Produktvorteile

• Kompakte Funkenstrecken-Technologie: Benötigt mit einer Gesamtbreite von nur 4 Teilungseinheiten (TE) extrem wenig Platz auf der Hutschiene.
• Energetisch koordinierte Schutzwirkung: Bietet einen umfassenden Schutzpegel (Typ 1 + Typ 2 + Typ 3) direkt bis hin zum Endgerät, sofern dieses nicht weiter als 10 Meter entfernt ist.
• Hohes Ableitvermögen: Bewältigt souverän Blitzstoßströme von bis zu 50 kA (10/350 μs) im Gesamtsystem.
• Integrierte Funktionskontrolle: Eine mechanische Sichtanzeige (Grün = Betriebsbereit / Rot = Defekt) erlaubt die schnelle und einfache Überprüfung des Gerätestatus ohne zusätzliche Messwerkzeuge.

Anwendungsbereiche

• Gebäude- und Industrieautomatisierung: Zentraler Schutz von empfindlichen Haupt- und Unterverteilungen in modernen TN-S-Versorgungsnetzen.
• Blitzschutzpotentialausgleich: Installation direkt am Speisepunkt der elektrischen Anlage zur sicheren Ableitung energiereicher Stoßströme nach EN 61643-11.
• Kompakte Schaltanlagen: Ideal geeignet für moderne, dicht bestückte Schaltschränke, bei denen herkömmliche, klobige Ableitersysteme keinen Platz finden.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Für welchen Temperaturbereich ist das DEHNshield-Modul ausgelegt? Das Gerät arbeitet absolut zuverlässig in einem sehr weiten Betriebstemperaturbereich von -40 °C bis +80 °C.

Welcher maximale Querschnitt kann an den Klemmen angeschlossen werden? Die massiven Schraubklemmen fassen mehrdrähtige Leiter bis zu einem Querschnitt von maximal 35 mm² sowie feindrähtige Leiter bis zu 25 mm².

Wie hoch ist die maximale netzseitige Vorsicherung für diesen Ableiter? Der Kombi-Ableiter erlaubt einen maximalen netzseitigen Überstromschutz von bis zu 160 A gG, ohne dass eine separate Ableitervorsicherung benötigt wird.
