UD73

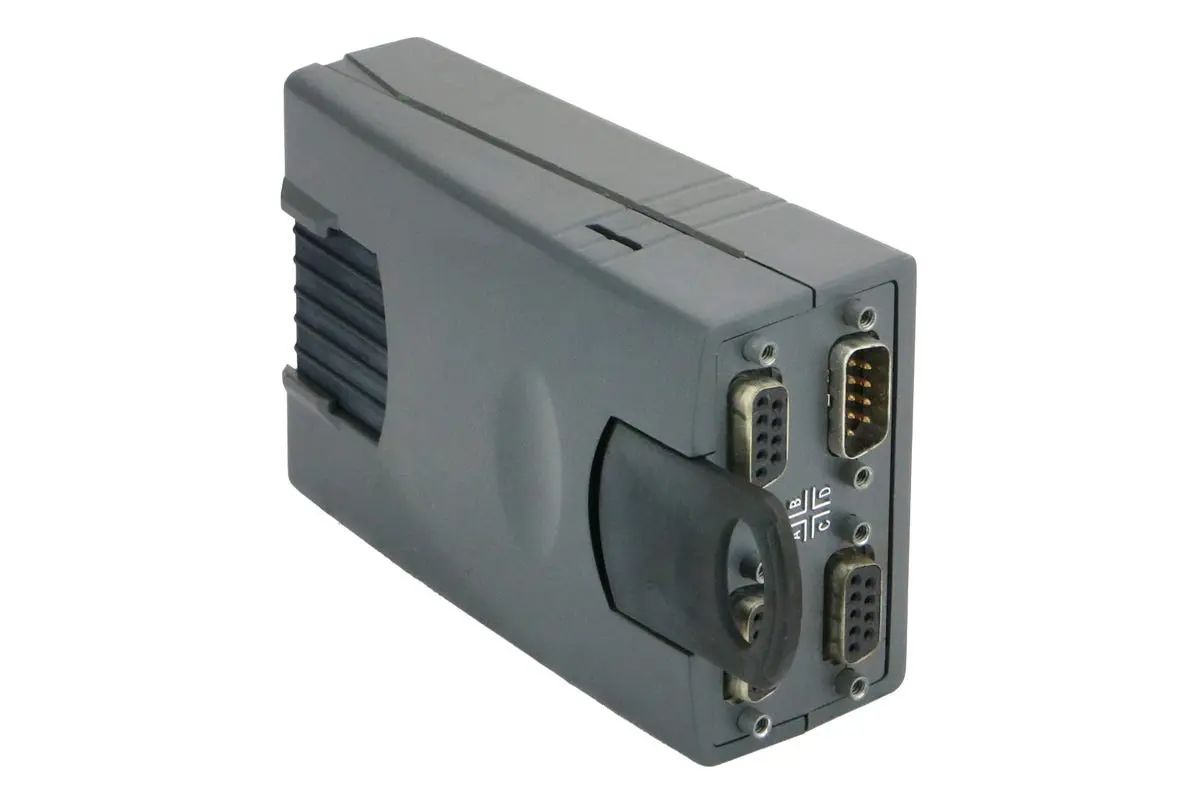

Das Control Techniques UD73 ist ein programmierbares Großformat-Applikationsmodul mit integrierter Schnittstelle für die Unidrive Classic Frequenzumrichter-Serie. Ausgestattet mit einem Hochgeschwindigkeitsprozessor ermöglicht die Einheit das Ausführen maßgeschneiderter Anwenderprogramme in Echtzeit und entlastet somit die übergeordnete Steuerung. Neben der frei programmierbaren Funktionalität bietet das Modul ein feldbusfähiges Profibus-DP-Interface zur Einbindung in übergeordnete Automatisierungsnetzwerke sowie eine optisch isolierte RS485-Schnittstelle zum Anschluss von Bedieneinheiten (z. B. CTIU-Terminals).

Produktvorteile

• Kombinierte Funktionalität: Programmierbare Applikationskarte und Feldbus-Interface (Profibus-DP) in einem einzigen Kompaktmodul.
• Echtzeit-Parameterzugriff: Liest und schreibt Antriebsparameter im Unidrive direkt und ermöglicht so kundenspezifische Berechnungen im Multitasking-Betrieb.
• Erweiterte Kommunikation: Bietet ein galvavisch getrenntes RS485-Interface für die sichere Anbindung von HMI-Bediengeräten (CTIU) und Diagnosesteuerungen.
• Einfache Steckmontage: Kann ohne Zusatzaufwand direkt in den internen Optionssteckplatz der Unidrive Classic Serie eingesetzt werden.

Anwendungsbereiche

• Komplexere Positionier-, Wickel- und Synchronisationsaufgaben direkt im Frequenzumrichter.
• Anbindung von Control Techniques Unidrive Antrieben an Profibus-DP-Netzwerke in der Fertigungs- und Prozessautomatisierung.
• Kundenspezifische Ablauf- und Logiksteuerungen ohne zusätzliche externe SPS.
• Maschinenbau- und Fördertechnikanlagen mit lokalen HMI-Bedienpanels.
