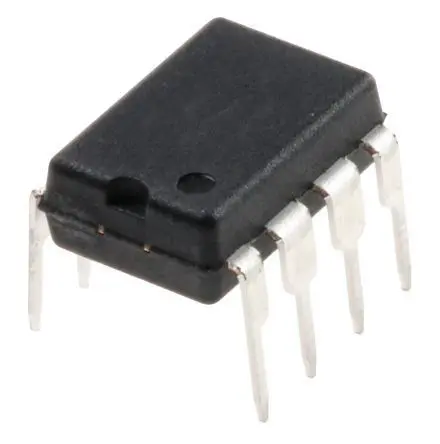

Broadcom HCPL Oberfläche 1 Optokoppler DC-In, 8-Pin DIP, Isolation 3.75 kV

Die Broadcom HCPL-3120-Gate-Ansteuerungs-Optokoppler enthalten eine GaAsP-LED. Die LED ist optisch mit einem integrierten Schaltkreis mit einer Leistungsendstufe gekoppelt. Er eignet sich ideal für die Ansteuerung von IGBTs und MOSFETs, die in invertierten Motorsteuerungsanwendungen verwendet werden. Der hohe Betriebsspannungsbereich der Endstufe liefert die von Gate-gesteuerten Geräten benötigten Antriebsspannungen.2,0 A minimaler Peak Ausgangsstrom 15 kV/ms minimale Gleichtaktunterdrückung (CMR) bei VCM = 1500 V. 0,5 V maximale niedrige Ausgangsspannung (VOL) Kein negativer Gate-Antrieb erforderlich ICC = 5 mA maximaler Versorgungsstrom Unterspannungsschutz (UVLO) mit Hysterese Großer Betriebs-VCC-Bereich: 15 bis 30 V 500 ns maximale Schaltgeschwindigkeiten Industrieller Temperaturbereich: -40 °C bis 100 °C.
