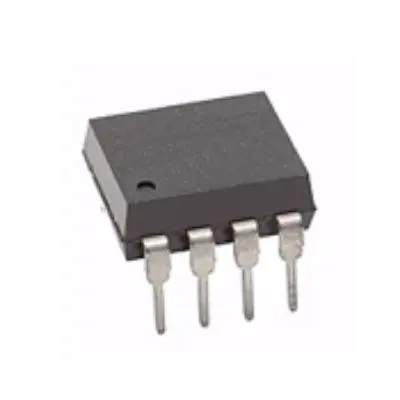

Broadcom HCNR201 Oberfläche 2 Optokoppler DC-In, 8-Pin DIP, Isolation 5 kV

Der Broadcom HCNR201 analoge Optokoppler mit hoher Linearität besteht aus einer leistungsstarken AlGaAs-LED, die zwei eng aufeinander abgestimmte Fotodioden beleuchtet. Die Eingangs-Fotodiode kann zur Überwachung und Stabilisierung des Lichtausgangs der LED verwendet werden. Dadurch können die Nichtlinearität und Drifteigenschaften der LED praktisch eliminiert werden. Die Ausgangs-Fotodiode erzeugt eine Fotokurrent, die linear mit dem Lichtausgang der LED verbunden ist. Die enge Abstimmung der Fotodiode und das Advanced Design des Gehäuses sorgen für hohe Linearität und stabile Verstärkungseigenschaften des Optokopplers.Geringe Nichtlinearität - 0,01 % K3 (IPD2/IPD1) Übertragungsverstärkung - /-5 % Temperaturkoeffizient mit niedrigem Verstärkungsfaktor - -65 ppm/Grad C. Große Bandbreite - DC bis >1 MHz Weltweite Sicherheitszulassung - UL 1577-Zulassung (5 kV eff/1 min Nennspannung), CSA-Zulassung, IEC/EN/DIN EN 60747-5-2-Zulassung VIORM - 1414 V Peak (Option 050)
