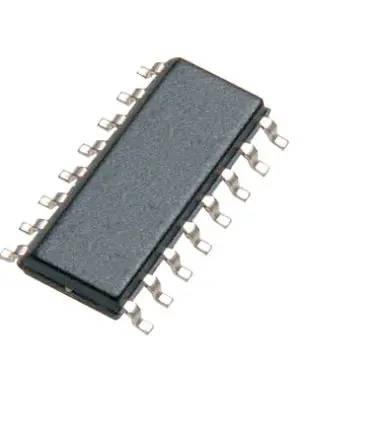

Broadcom ACPL, AEC-Q100 Oberfläche 4 Optokoppler DC-In, 16-Pin SO, Isolation 3750 V eff.

Der Broadcom ACPL-227 ist ein zweikanaliger Fototransistor-Optokoppler mit DC-Eingang und halber Rastermaß, der zwei lichtemittierende Dioden enthält, die optisch mit zwei separaten Fototransistoren gekoppelt sind. Er ist in einem 8-poligen SO-Gehäuse verpackt. Ebenso ist der ACPL-247 ein Vierkanal-Fototransistor-Optokoppler mit DC-Eingang und halber Rastermaß, der vier Leuchtdioden enthält, die optisch mit vier separaten Fototransistoren gekoppelt sind.Stromübertragungsverhältnis (CTR: 50 % (min.) bei IF = 5 mA, VCE = 5 V) Hohe Isolationsspannung zwischen Eingang und Ausgang (Viso = 3000 V eff) Ungesättigte Ansprechzeit (tr: 2 μs (Typ) bei VCC = 10 V, IC = 2 mA, RL = 100 Ω) SO-Gehäuse CMR 10 kV/μs (typisch) Sicherheits- und behördliche Zulassungen UL CSA IEC/EN/DIN EN 60747-5-2
